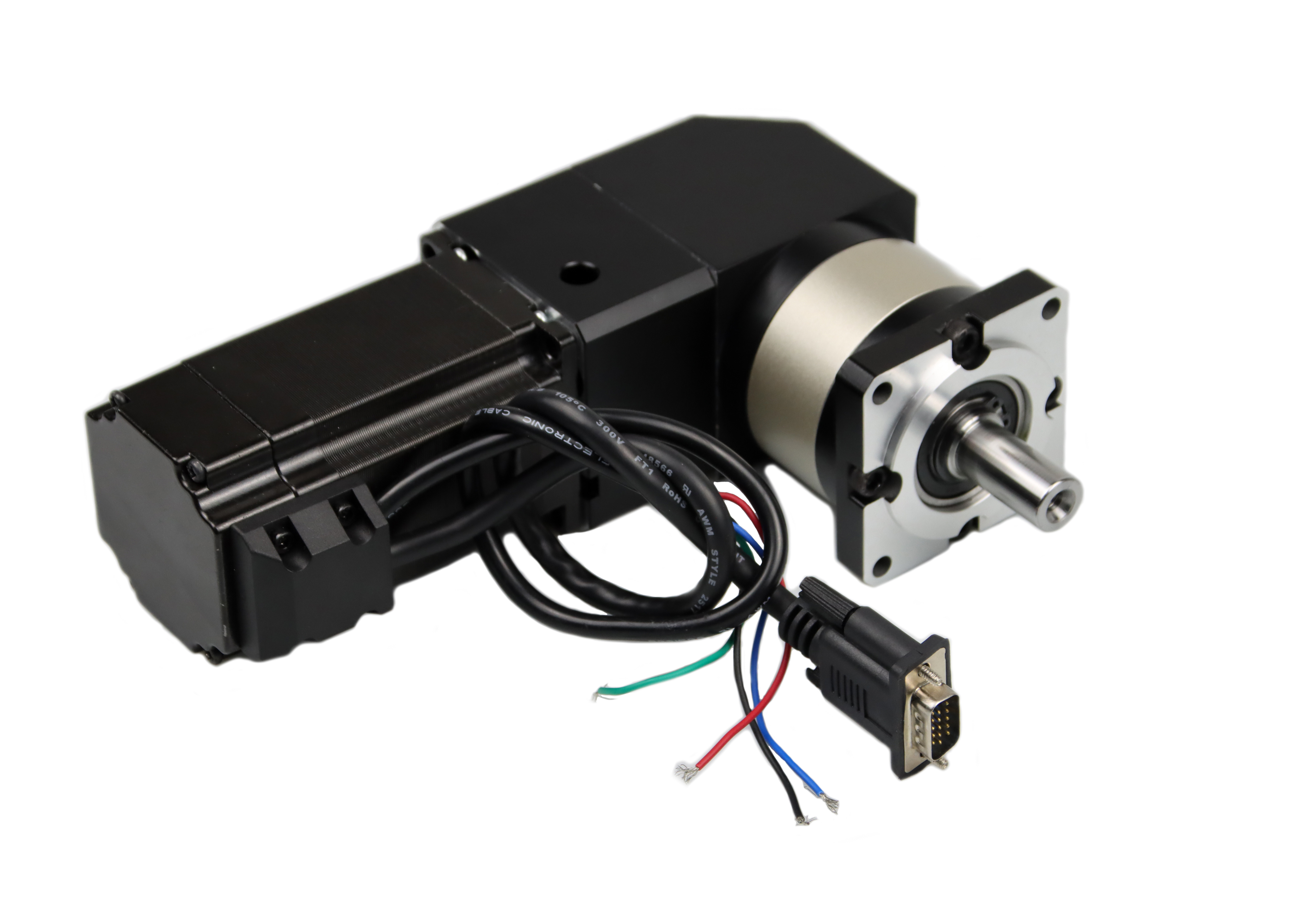

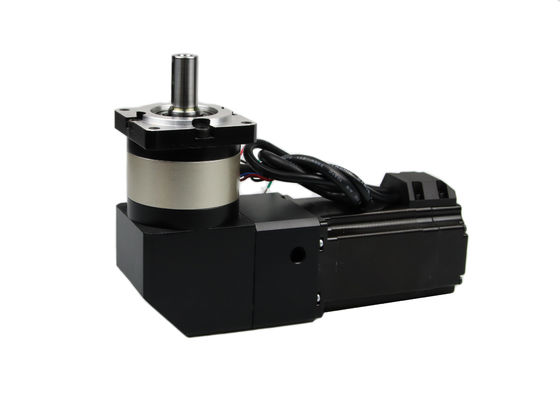

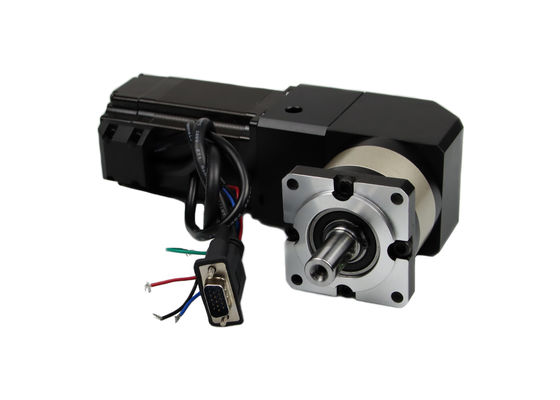

Nema23 18kg.Cm 4.2A przekładniowy silnik krokowy CNC z przekładnią kątową WPLF60 1:3 90 stopni

Nema23 18kg.cm 4.2A Silnik krokowy z przekładnią CNC z przekładnią kątową 90 stopni WPLF60 1:3

1. Ogólna specyfikacja silników krokowych:

• Wzrost temperatury: poniżej 80 ℃
• Temperatura otoczenia: -20 ℃ ~ + 50 ℃
• Rezystancja izolacji: minimum 100MΩ, 500VDC
• Wytrzymałość dielektryczna: 500VAC przez 1 minutę
• Luz promieniowy wału: maks. 0,02 (obciążenie 450 g)
• Luz osiowy wału: 0,08Maks.(obciążenie 450 g)
• Maksymalna siła promieniowa: 28N (20mm od kołnierza)
• Maksymalna siła osiowa: 10N

• Kąt kroku (stopnie): 1,8 stopnia
• Faza 2
• Typ: hybrydowy
• Numer modelu: NEMA23
• Model: JK57HS76-4204BFED-0,35M+WPLF60
• Moment trzymania: 18kg.cm;
• Prąd / faza: 14,2 A
• Długość silnika: 76mm
• Długość enkodera: 20mm
• Średnica wału: 8mm
• długość wału: 21mm
• rozmiar: około 57x57x76mm


2. Specyfikacja elektryczna silnika krokowego Nema23:

Model nr.	Kąt kroku	Długość silnika	Aktualny /Faza	Opór /Faza	Indukcyjność /Faza	Moment trzymania	Liczba potencjalnych klientów	Moment hamujący	转Inercja wirnika	Masa
	(°)	(L)mm	A	Ω	mH	Nm	Nie.	g.cm	g.cm	Kg
JK57HS41-1006	1,8	41	1	7,1	8	0,48	6	250	150	0,47
JK57HS41-2008	1,8	41	2	1,4	1,4	0,39	8	250	150	0,47
JK57HS41-2804	1,8	41	2,8	0,7	1,4	0,55	4	250	150	0,47
JK57HS51-1006	1,8	51	1	6,6	8,2	0,72	6	300	230	0,59
JK57HS51-2008	1,8	51	2	1,8	2,7	0,9	8	300	230	0,59
JK57HS51-2804	1,8	51	2,8	0,83	2.2	1,01	4	300	230	0,59
JK57HS56-2006	1,8	56	2	1,8	2,5	0,9	6	350	280	0,68
JK57HS56-2108	1,8	56	2,1	1,8	2,5	1	8	350	280	0,68
JK57HS56-2804	1,8	56	2,8	0,9	2,5	1.2	4	350	280	0,68
JK57HS64-2804	1,8	64	2,8	0,8	2,3	1	4	400	300	0,75
JK57HS76-2804	1,8	76	2,8	1,1	3,6	1,89	4	600	440	1,1
JK57HS76-3006	1,8	76	3	1	1,6	1,35	6	600	440	1,1
JK57HS76-3008	1,8	76	3	1	1,8	1,5	8	600	440	1,1
JK57HS82-3004	1,8	82	3	1.2	4	2,1	4	1000	600	1.2
JK57HS82-4008	1,8	82	4	0,8	1,8	2	8	1000	600	1.2
JK57HS82-4204	1,8	82	4.2	0,7	2,5	2.2	4	1000	600	1.2
JK57HS100-4204	1,8	100	4.2	0,75	3	3	4	1100	700	1,3
JK57HS112-3004	1,8	112	3	1,6	7,5	3	4	1200	800	1,4
JK57HS112-4204	1,8	112	4.2	0,9	3,8	3.1	4	1200	800	1,4

Produkujemy przełożenia skrzyni biegów 1:3,1:10.

3. Rysunek hybrydowego silnika krokowego JK57HS76 z przekładnią kątową 90 stopni;:


4. Wyprodukuj sprzęt:



5.Proces produkcji:

6. Zalety hybrydowego silnika krokowego 57mm

Silnik jest prosty w konstrukcji, niezawodny.
W stanie spoczynku silnik ma pełny moment obrotowy.
Silniki są mniej kosztowne.
Wymagają niewielkiej konserwacji.
Silnik krokowy ma doskonałą i dokładną reakcję rozruchu, zatrzymania i cofania.

7. Zastosowania silnika elektrycznego Nema23/57mm:

Ponieważ silniki krokowe są sterowane cyfrowo za pomocą impulsu wejściowego, nadają się do stosowania w systemach sterowanych komputerowo.
Służą do numerycznego sterowania obrabiarkami.
Stosowany w napędach taśmowych, napędach dyskietek, drukarkach i zegarkach elektrycznych.
Silnik krokowy stosujemy również w ploterze XY i robotyce.
Ma szerokie zastosowanie w przemyśle tekstylnym i produkcji układów scalonych.
Inne zastosowania silnika krokowego znajdują się w statkach kosmicznych wystrzeliwanych do naukowych eksploracji planet itp.
Silniki te znajdują również wiele zastosowań komercyjnych, medycznych i wojskowych, a także są wykorzystywane w produkcji filmów science fiction.
W zegarkach na rękę stosowane są silniki krokowe o mocy mikrowatów.
W obrabiarce zastosowano silniki krokowe o mocy kilkudziesięciu kilowatów.
