| Miejsce pochodzenia: | Jiangsu, Chiny (kontynentalne) |
| Nazwa handlowa: | Jkongmotor |
| Orzecznictwo: | CE, ROHS,ISO9001,REACH |
| Numer modelu: | JK86BLS71-24 |
| Minimalne zamówienie: | 10 sztuk |
|---|---|
| Cena: | US$58-$88.00 |
| Szczegóły pakowania: | <i>with export carton .</i> <b>z kartonem eksportowym.</b> <i>big quantity with pallet</i> <b>duża i |
| Czas dostawy: | Dla próbek, 7-15 dni / Dla partii, 15-25 dni |
| Zasady płatności: | T/T, paypal, Western Union, akredytywy |
| Możliwość Supply: | 100000 sztuk / miesiąc |
| Name: | Bldc Motors With RS485 Controller driver board | Holding Torque: | 0.7N.m |
|---|---|---|---|
| Body Length: | 84.5mm | Number of phase: | 3phase |
| Number of Poles: | 8 | Rated voltage: | 220v |
| rated speed: | 3000rpm | rated power: | 400w |
| Matching driver: | driver board with RS485 | Current: | 6.3A |
| High Light: | Silniki Bldc o mocy 400 W,silniki Bldc ze sterownikiem RS485,bezszczotkowy silnik prądu stałego 220 V |
||
220V 3000Rpm 400w Bldc silniki z RS485 sterownik deski sterowania
JK86BLS71-24+ deska sterowania z RS485, izolacja bezpieczeństwa wysokiego i niskiego napięcia; sterowanie silnikiem FOC wektorowym nieindukcyjnym, 400W 220VAC, moc do 400w
1Specyfikacja silnika prądu stałego bez szczotki:
Nazwa produktu: bezszczotkowy silnik prądu stałego Numer fazy: 3 fazy
Liczba Polaków: 4 /8 /10
Napęd nominalny: 24v /36v /48v /310v
Prędkość znamionowa: 3000 obr./min /4000 obr./min /lub dostosowana
Oznaczony moment obrotowy: dostosowany
Prąd nominalny: dostosowany
Moc znamionowa: 23w~2500W
| Model | JK86BLS71-24 |
| napięcie | 220 V |
| Moment obrotowy | 00,7 N.m. |
| Prędkość | 3000 obrotów/min |
| Aktualność | 6.3A |
| Władza | 400w |
| Długość ciała | 84.5 mm |
| Rodzaj | silnik bldc z czujnikiem hallowym |
Uwaga: Akceptujemy dostosowanie, takie jak koder, różne skrzynki biegów, hamulce lub inne parametry potrzebne klientowi.
| Seria produktów | Polacy nie. | Napęd nominalny | Prędkość nominalna | Prędkość obrotowa | Moc nominalna | Długość silnika |
| 42 mm silnik BLDC | 8 | 24v | 4000 obr./min. | 00,0625 ~ 0,25 N.m. | 26 ~ 105w | 41~100 mm |
| 57 mm silnik BLDC | 4 | 36v | 4000 obr./min. | 0.055~0.44N.m | 23~184w | 37~107 mm |
| 60 mm silnik BLDC | 8 | 48v | 3000 obr./min | 00,3 - 1,2 N.m. | 94~377w | 78~120 mm |
| 80 mm silnik BLDC | 4 | 48v | 3000 obr./min | 00,35-1,4Nm | 110~440w | 78~138 mm |
| 86 mm silnik BLDC | 8 | 48v | 3000 obr./min | 00,35 - 2,1 N.m. | 110~660w | 71~138,5 mm |
| 110 mm silnik BLDC | 8 | 310 V | 3000 obr./min | 10,65 - 6,6 N.m. | 518~2073w | 83~173 mm |
| 130 mm silnik BLDC | 10 | 310 V | 3000 obr./min | 2.39~11.94N.m. | 750 ~ 2500w | 115~190 mm |
| Powyżej tylko dla produktów reprezentatywnych, produkty na specjalne żądanie mogą być wykonane zgodnie z życzeniem klienta. | ||||||
mtor
2Specyfikacja elektryczna silnika silnikowego:
| Model | ||||||
| Specyfikacja | Jednostka | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| Liczba faz | Faza | 3 | ||||
| Umber Polski | Polacy | 8 | ||||
| Napęd nominalny | VDC | 48 | ||||
| Prędkość nominalna | Obroty / min | 3000 | ||||
| Prędkość obrotowa | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| Prąd nominalny | Ampery | 3 | 6.3 | 9 | 11.5 | 18 |
| Moc nominalna | W | 110 | 220 | 330 | 440 | 660 |
| Najwyższy moment obrotowy | N.m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Prąd szczytowy | Ampery | 9 | 19 | 27 | 35 | 54 |
| Wsteczny E.M.F. | W/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Stała momentu obrotowego | N.m/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| Inercja wirnika | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Długość ciała | mm | 71 | 84.5 | 98 | 115.5 | 138.5 |
| Waga | Kilogramowo | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Czujnik | Honeywell | |||||
| Klasa izolacji | B | |||||
| Stopień ochrony | IP30 | |||||
| Temperatura przechowywania | -25°C+70°C | |||||
| Temperatura pracy | -15 ̊+50°C | |||||
| Wilgotność robocza | <= 85% RH | |||||
| Środowisko pracy | Bez bezpośredniego światła słonecznego, gazu nieżrącego, gazu łatwopalnego, mgły naftowej, bez pyłu. | |||||
| Wysokość | 1000 m lub poniżej | |||||

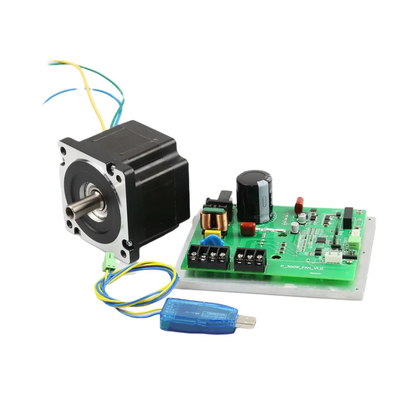

3Zdjęcie JK86BLS71-24 z deską sterownika RS485:
4- Sprzęt produkcyjny:
5.Proces produkcji:
6- Na zamówienie.zsilnik elektryczny bez szczotek:
7Zaletyz silnikiem o pojemności kwadratowej bldc 4000 obr./min:
Stabilność prędkości
Czujniki efektu Halla wbudowane w silnik BLDC wykrywają zmianę biegunowości z bieguna N na biegun S podczas obrotu wirnika.określa się prędkość wirnika,Informacje te są następnie przekazywane do obwodu napędowego w celu dostosowania prędkości sekwencji przełączania.
Działanie dużych prędkości
Systemy prądu stałego z szczotkami i bez szczotek zapewniają płaski moment obrotowy w szerokim zakresie prędkości, podczas gdy silniki AC często tracą moment obrotowy wraz ze wzrostem prędkości.
