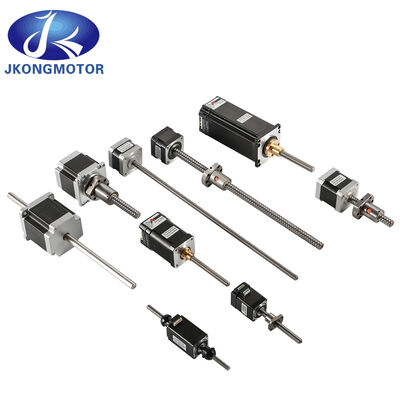

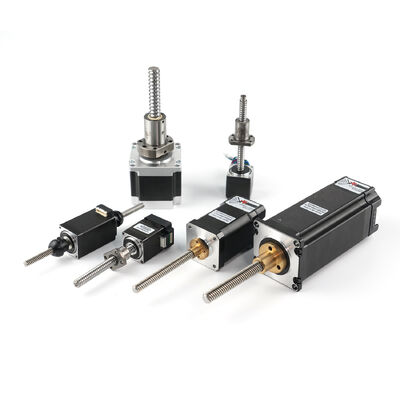

Jkongmotor OEM ODM Zindywidualizowany 2-fazowy hybrydowy dwubiegunowy Nema 8 11 14 17 23 24 34 Linjowy silnik krokany z ołowianą śrubą

Jkongmotor OEM ODM Dostosowany 2-fazowy hybrydowy silnik krokowy bipolarny Nema 8 11 14 17 23 24 34 z wrzecionem pociągowym

Jkongmotor specjalizuje się w OEM i ODM dostosowanych 2-fazowych hybrydowych bipolarnych silnikach krokowych liniowych ze zintegrowanymi wrzecionami pociągowymi, zapewniając precyzyjne, niezawodne i przyjazne w utrzymaniu rozwiązania do ruchu liniowego. Dostępne w rozmiarach ram NEMA 8, 11, 14, 17, 23, 24 i 34, nasze liniowe silniki krokowe zostały zaprojektowane tak, aby spełniać różnorodne wymagania dotyczące automatyzacji i kontroli ruchu.

Przegląd produktu

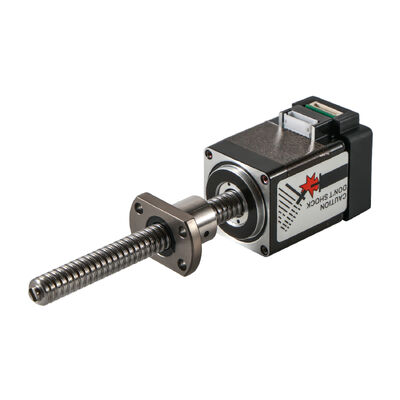

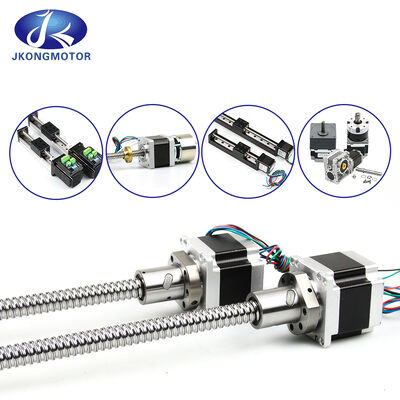

Liniowe silniki krokowe Jkongmotor łączą w sobie wysokowydajny hybrydowy silnik krokowy z precyzyjnym wrzecionem pociągowym, przekształcając ruch obrotowy bezpośrednio w dokładne przemieszczenie liniowe. Ta zintegrowana konstrukcja eliminuje zewnętrzne sprzęgła, zmniejsza złożoność mechaniczną i poprawia dokładność pozycjonowania.

Kluczowe cechy

• 2-fazowa hybrydowa konstrukcja bipolarna dla stabilnego momentu obrotowego i płynnego ruchu

• Zintegrowane wrzeciono pociągowe dla bezpośredniego wyjścia liniowego (śruba T, trapezowa lub niestandardowa)

• Wiele rozmiarów NEMA: NEMA 8 / 11 / 14 / 17 / 23 / 24 / 34

• Wysoka dokładność pozycjonowania z doskonałą powtarzalnością

• Kompaktowa struktura oszczędzająca miejsce instalacji

• Niski poziom hałasu, niskie wibracje zoptymalizowane dla precyzyjnych urządzeń

• Obsługa systemów otwartej lub zamkniętej pętli

Opcje dostosowywania (OEM i ODM)

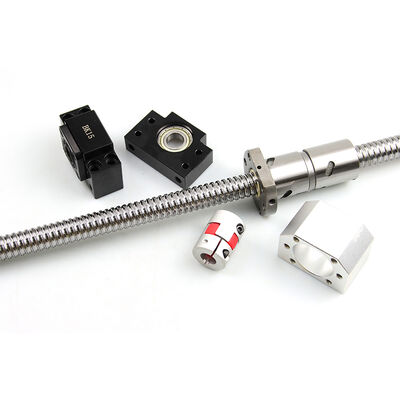

• Średnica wrzeciona pociągowego, skok i długość skoku

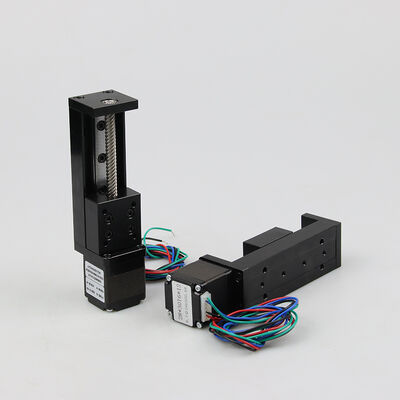

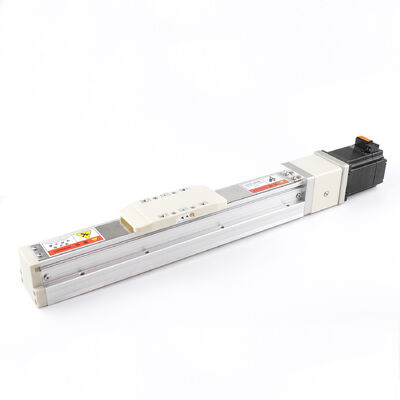

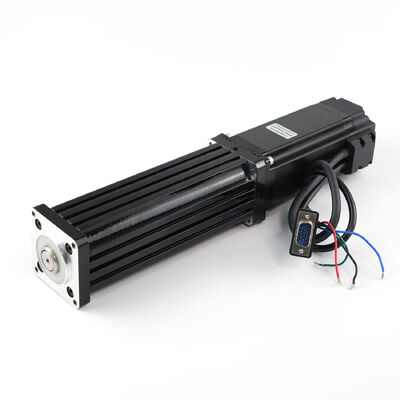

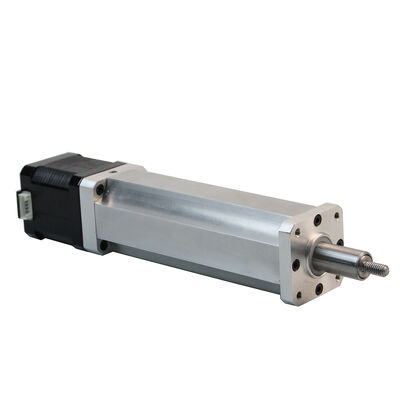

• Konfiguracje liniowe z zamkniętym, niezamkniętym lub zewnętrznym prowadzeniem

• Dostosowana siła ciągu, prędkość i rozdzielczość

• Koniec wału, wymiary montażowe i powłoki specjalne

• Opcjonalny enkoder, hamulec lub zintegrowany sterownik

• Napięcie, prąd, klasa izolacji i typy złączy

• Konstrukcje pyłoszczelne, odporne na korozję lub wysokotemperaturowe

Zalety wydajności

• Wysoka moc ciągu: Zoptymalizowana konstrukcja elektromagnetyczna dla silnej siły liniowej

• Płynny i stabilny ruch: Nadaje się do sterowania mikro-krokowego

• Długa żywotność: Precyzyjna obróbka i ścisła kontrola jakości

• Łatwa integracja: Bezpośredni zamiennik tradycyjnych siłowników liniowych

Typowe zastosowania

• Sprzęt medyczny i laboratoryjny

• Montaż półprzewodników i elektroniki

• Drukarki 3D i produkcja addytywna

• Maszyny do pakowania i etykietowania

• Urządzenia optyczne, pomiarowe i kontrolne

• Inteligentna automatyzacja i robotyka

Możliwości Jkongmotor OEM & ODM

Od opracowania prototypu po masową produkcję, Jkongmotor oferuje pełne rozwiązania liniowych silników krokowych dostosowanych do potrzeb OEM i ODM. Nasz zespół inżynierów wspiera projektowanie silników, dopasowywanie wrzecion pociągowych, testowanie wydajności i weryfikację niezawodności, aby zapewnić, że każdy produkt spełnia Twoje dokładne potrzeby aplikacyjne.





Silniki krokowe Nema 8:

Model nr	Kąt kroku	Długość silnika	Prąd	Rezystancja	Indukcyjność	Moment trzymający	# przewodów	Masa
	( °)	(L)mm	A	Ω	mH	g.cm	Nr	kg
JK20HS30-0604	1.8	30	0.6	18	3.2	180	4	0.06
JK20HS33-0604	1.8	33	0.6	6.5	1.7	200	4	0.07
JK20HS38-0604	1.8	38	0.6	10	5.5	300	4	0.08
JK20HS42-0804	1.8	42	0.8	4000	1.5	400	4	0.09

Silniki krokowe Nema 11:

Model nr	Kąt kroku	Długość silnika	Prąd	Rezystancja	Indukcyjność	Moment trzymający	# przewodów	Bezwładność wirnika	Masa
	( °)	(L)mm	A	Ω	mH	g.cm	Nr	g.cm2	Kg
JK28HS32-0674	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS32-0956	1.8	32	0.95	2.8	0.8	430	6	9	0.11
JK28HS45-0956	1.8	45	0.95	3.4	1.2	750	6	12	0.14
JK28HS45-0674	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0956	1.8	51	0.95	4.6	1.8	900	6	18	0.2
JK28HS51-0674	1.8	51	0.67	9.2	7.2	1200	4	18	0.2



Silniki krokowe Nema 14:

Model nr	Kąt kroku	Długość silnika	Prąd	Rezystancja	Indukcyjność	Moment trzymający	# przewodów	Moment zatrzymania	Bezwładność wirnika	Masa
	( °)	(L)mm	A	Ω	mH	g.cm	Nr	g.cm	g.cm2	Kg
JK35HS28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
JK35HS34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
JK35HS42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22



Silniki krokowe Nema 17:

Model nr	Kąt kroku	Długość silnika	Prąd	Rezystancja	Indukcyjność	Moment trzymający	# przewodów	Moment zatrzymania	Bezwładność wirnika	Masa
	( °)	(L)mm	A	Ω	mH	kg.cm	Nr	g.cm	g.cm2	Kg
JK42HS25-0404	1.8	25	0.4	24	36	1.8	4	75	20	0.15
JK42HS28-0504	1.8	28	0.5	20	21	1.5	4	85	24	0.22
JK42HS34-1334	1.8	34	1.33	2.1	2.5	2.2	4	120	34	0.22
JK42HS34-0406	1.8	34	0.4	24	15	1.6	6	120	34	0.22
JK42HS34-0956	1.8	34	0.95	4.2	2.5	1.6	6	120	34	0.22
JK42HS40-0406	1.8	40	0.4	30	30	2.6	6	150	54	0.28
JK42HS40-1684	1.8	40	1.68	1.65	3.2	8	4	150	54	0.28
JK42HS40-1206	1.8	40	1.2	3	2.7	2.9	6	150	54	0.28
JK42HS48-0406	1.8	48	0.4	30	25	3.1	6	260	68	0.35
JK42HS48-1684	1.8	48	1.68	1.65	2.8	4.4	4	260	68	0.35
JK42HS48-1206	1.8	48	1.2	3.3	2.8	3.17	6	260	68	0.35
JK42HS60-0406	1.8	60	0.4	30	39	6.5	6	280	102	0.5
JK42HS60-1704	1.8	60	1.7	3	6.2	7.3	4	280	102	0.5
JK42HS60-1206	1.8	60	1.2	6	7	5.6	6	280	102	0.5



Silniki krokowe Nema 23:

Model nr	Kąt kroku	Długość silnika	Prąd	Rezystancja	Indukcyjność	Moment trzymający	# przewodów	Moment zatrzymania	Bezwładność wirnika	Masa
	( °)	(L)mm	A	Ω	mH	N.m	Nr	g.cm	g.cm2	Kg
JK57HS41-1006	1.8	41	1	7.1	12.2	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	12.2	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	12.2	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	12.2	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	8	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	12.2	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	12.2	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4





Silniki krokowe Nema 24:

Model nr	Schemat okablowania	Długość silnika	Prąd	Rezystancja	Indukcyjność	Moment trzymający	# przewodów	Moment zatrzymania	Bezwładność wirnika	Masa
		(L)mm	A	Ω	mH	N.m	Nr	g.cm	g.cm2	Kg
JK60HS56-2008	Jednobiegunowy	56	2	1.8	3	1.17	12.2	700	300	0.77
	Równoległy		2.8	0.9	8	1.65
	Szeregowy		1.4	8	14.4	1.65
JK60HS67-2008	Jednobiegunowy	67	2	2.4	4.6	1.5	12.2	900	570	1.2
	Równoległy		2.8	1.2	4.6	2.1
	Szeregowy		1.4	4.8	18.4	2.1
JK60HS88-2008	Jednobiegunowy	88	2	3	6.8	2.2	12.2	1000	840	1.4
	Równoległy		2.8	1.5	6.8	3.1
	Szeregowy		1.4	6	27.2	3.1
JK60HS100-2008	Jednobiegunowy	100	2	3.2	6.4	2.8	12.2	1100	980	1.7
	Równoległy		2.8	1.6	6.4	4
	Szeregowy		1.4	6.4	25.6	4
JK60HS111-2008	Jednobiegunowy	111	2	4.4	8.3	3.2	12.2	1200	1120	1.9
	Równoległy		2.8	2.2	8.3	4.5
	Szeregowy		1.4	8.8	33.2	4.5





Silniki krokowe Nema 34:

Model nr	Kąt kroku	Długość silnika	Prąd	Rezystancja	Indukcyjność	Moment trzymający	# przewodów	Moment zatrzymania	Bezwładność wirnika	Masa
	( °)	(L)mm	A	Ω	mH	N.m	Nr	Kg.cm	g.cm2	Kg
JK86HS68-5904	1.8	67	5.9	0.28	1.7	3.4	4	0.8	1000	1.7
JK86HS68-2808	1.8	67	2.8	1.4	3.9	3.4	12.2	0.8	1000	1.7
JK86HS78-5504	1.8	78	5.5	0.46	4	4.6	4	1.2	1400	2.3
JK86HS78-4208	1.8	78	4.2	0.75	3.4	4.6	12.2	1.2	1400	2.3
JK86HS97-4504	1.8	97	4.5	0.66	3	5.8	4	1.7	2100	3
JK86HS97-4008	1.8	97	4	0.98	4.1	4.7	12.2	1.7	2100	3
JK86HS100-6004	1.8	100	6	0.36	2.8	7	4	1.9	2200	3.1
JK86HS115-6004	1.8	115	6	0.6	6.5	8.7	4	2.4	2700	3.8
JK86HS115-4208	1.8	115	4.2	0.9	6	8.7	12.2	2.4	2700	3.8
JK86HS126-6004	1.8	126	6	0.58	6.5	6.3	4	2.9	3200	4.5
JK86HS155-6004	1.8	155	6	0.68	9	13	4	8	3.6	4000
JK86HS155-4208	1.8	155	4.2	1.25	12.2	8	12.2	8	3.6	4000







Profil firmy:
Changzhou Jkongmotor Co., Ltd była strefą przemysłu zaawansowanych technologii w Changzhou w Chinach. Nasze produkty są używane w wielu rodzajach maszyn, takich jak drukarki 3D, maszyny CNC, sprzęt medyczny, urządzenia do tkania i drukowania i tak dalej.
JKONGMOTOR serdecznie zaprasza do współpracy 'OEM' i 'ODM' oraz inne firmy do nawiązania z nami długoterminowej współpracy.












Certyfikacja:Liniowe silniki krokowe Jkongmotor ze śrubą pociągową



zapewniają precyzję, stabilność i dostosowanie — Twój niezawodny partner w zaawansowanej kontroli ruchu liniowego.
