Miejsce pochodzenia: | Jiangsu, Chiny (kontynent) |
Nazwa handlowa: | Jkongmotor |
Orzecznictwo: | CE, ROHS,ISO9001 |
Numer modelu: | JK 80BLS |
Minimalne zamówienie: | 3-10 SZTUK |
---|---|
Cena: | US$19~US$48 |
Szczegóły pakowania: | <i>with export carton .</i> <b>z kartonem eksportowym.</b> <i>big quantity with pallet</i> <b>duża i |
Czas dostawy: | Dla próbek, 7-15 dni / Dla partii, 15-25 dni |
Zasady płatności: | T / T, paypal, Western Union, L / C |
Możliwość Supply: | 100000 sztuk / miesiąc |
Wał: | Pojedynczy | Polacy: | 8 |
---|---|---|---|
Napięcie znamionowe: | 48 V. | Prędkość znamionowa: | 3000 rpm |
Moc znamionowa: | 110 W - 440 W. | Oceniono moment obrotowy: | 0,35 Nm - 1,4 Nm |
Prąd znamionowy: | 3A - 10,5A | Długość silnika: | 78 mm - 138 mm |
High Light: | silnik bldc,bezszczotkowy silnik elektryczny prądu stałego |

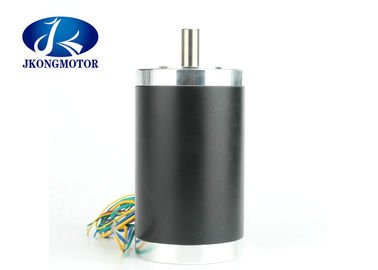

80mm okrągły bezszczotkowy silnik prądu stałego 48V 310V 3000RPM z kątem elektrycznym 120 stopni
1. Opis bezszczotkowego silnika elektrycznego prądu stałego:
Napięcie znamionowe: 48 V - 310 V.
Prędkość znamionowa: 1000 obr / min - 4000 obr / min
2. Specyfikacja ogólna bezszczotkowego silnika prądu stałego 80 mm
Pozycja | Specyfikacja |
Rodzaj uzwojenia | Gwiazda |
Kąt efektu Halla | Kąt elektryczny 120 stopni |
Wał się skończył | 0,025 mm |
Gra promieniowa | 0,02 mm 450 g |
Koniec zabaw | 0,08 mm 450 g |
Maksymalna siła promieniowa | 115N @ 20 mm od kołnierza |
Maksymalna siła osiowa | 45N |
Klasa izolacji | Klasa B. |
Wytrzymałość dielektryczna | 500VDC przez jedną minutę |
Rezystancja izolacji | 100MΩ min., 500VDC |
3. Specyfikacja elektryczna bezszczotkowego silnika elektrycznego prądu stałego 80 mm:
Model | |||||
Specyfikacja | Jednostka | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
Liczba faz | Faza | 3 | |||
Liczba słupów | Polacy | 8 | |||
Napięcie znamionowe | VDC | 48 | |||
Prędkość znamionowa | Obroty | 3000 | |||
Oceniony moment obrotowy | Nm | 0.35 | 0,7 | 1.05 | 1.4 |
Prąd znamionowy | Ampery | 3 | 5.5 | 8 | 10.5 |
Moc znamionowa | W. | 110 | 220 | 330 | 440 |
Szczytowy moment obrotowy | Nm | 1.05 | 2.1 | 3.15 | 4.2 |
Prąd szczytowy | Ampery | 9 | 16.5 | 24 | 31.5 |
Powrót EMF | V / Krpm | 13.5 | 13.3 | 13.1 | 13 |
Stały moment obrotowy | Nm / A | 0.13 | 0,127 | 0,126 | 0,124 |
Bezwładność wirnika | gc㎡ | 210 | 420 | 630 | 840 |
Wzrost | mm | 78 | 98 | 118 | 138 |
Waga | Kg | 1.4 | 2 | 2.6 | 3.2 |
Czujnik | Honeywell | ||||
Klasa izolacji | b | ||||
Stopień ochrony | IP30 | ||||
Temperatura przechowywania | -25 ~ + 70 ℃ | ||||
temperatura robocza | -15 ~ + 50 ℃ | ||||
Wilgotność robocza | 85% lub poniżej 85% RH (bez kondensacji) | ||||
Środowisko pracy | na zewnątrz (bez bezpośredniego światła słonecznego), niekorozyjny gaz, Gaz niepalny, bez mgły olejowej, bez pyłu |
||||
Wysokość | 1000 m lub poniżej 1000 m |
Pasujący sterownik silnika BLDC: JKBLS300 JKBLS750
4. Wymiary SILNIKA 80 mm z okrągłym bldc: (Jednostka = mm)
5. Zastosowania bezszczotkowego silnika prądu stałego:
Nasze produkty są szeroko stosowane w
