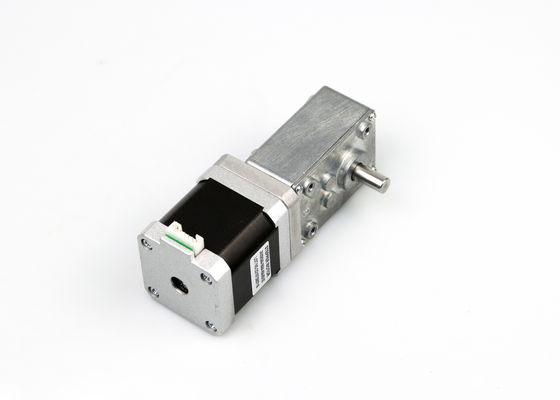

Nema17 5,5kg.Cm 1,5A Serwomotor przekładni ślimakowej do pozycjonowania toru kamery

Nema17 5.5kg.cm 1.5A motoreduktor ślimakowy z silnikiem krokowym do pozycjonowania toru kamery

1. Ogólna specyfikacja silników krokowych:

• Kąt kroku (stopnie): 1,8 stopnia
• Faza 2
• Typ: hybrydowy
• Numer modelu: NEMA17
• Model: JK42HS48-1504A-634JSX32
• Moment trzymania: 5,5 kg.cm;
• Prąd / faza: 1,5A
• Długość silnika: 48mm
• Średnica osi: 38mm
• Wzrost temperatury: poniżej 80 ℃
• Temperatura otoczenia: -20 ℃ ~ + 50 ℃
• Rezystancja izolacji: minimum 100MΩ, 500VDC
• Wytrzymałość dielektryczna: 500VAC przez 1 minutę
• Luz promieniowy wału: maks. 0,02 (obciążenie 450 g)
• Luz osiowy wału: 0,08Maks.(obciążenie 450 g)
• Maksymalna siła promieniowa: 28N (20mm od kołnierza)
• Maksymalna siła osiowa: 10N
• rozmiar: około 42x42x48mm


2. Specyfikacja elektryczna morora krokowego Nema17:

Produkujemy przekładnie o przełożeniach 1:17, 1:32, 1:50.

3. Rysunek silnika krokowego JK42HS48 z enkoderem:


4. Wyprodukuj sprzęt:



5.Proces produkcji:

6. Zalety hybrydowego silnika krokowego

Silnik jest prosty w konstrukcji, niezawodny.
W stanie spoczynku silnik ma pełny moment obrotowy.
Silniki są mniej kosztowne.
Wymagają niewielkiej konserwacji.
Silnik krokowy ma doskonałą i dokładną reakcję rozruchu, zatrzymania i cofania.

7. Zastosowania silnika elektrycznego 42 mm:

Ponieważ silniki krokowe są sterowane cyfrowo za pomocą impulsu wejściowego, nadają się do stosowania w systemach sterowanych komputerowo.
Służą do numerycznego sterowania obrabiarkami.
Stosowany w napędach taśmowych, napędach dyskietek, drukarkach i zegarkach elektrycznych.
Silnik krokowy stosujemy również w ploterze XY i robotyce.
Ma szerokie zastosowanie w przemyśle tekstylnym i produkcji układów scalonych.
Inne zastosowania silnika krokowego to statki kosmiczne wystrzeliwane do badań naukowych planet itp.
Silniki te znajdują również wiele zastosowań komercyjnych, medycznych i wojskowych, a także są wykorzystywane w produkcji filmów science fiction.
W zegarkach na rękę stosowane są silniki krokowe o mocy mikrowatów.
W obrabiarce zastosowano silniki krokowe o mocy kilkudziesięciu kilowatów.
