Name: DM542 Step Drive Digital 18V ~ 60VDC Sterownik silnika krokowego Nema17/23
Brand: CHANGZHOU JKONGMOTOR CO.,LTD
SKU: DM542
Price: 18.80 USD
Availability: InStock

Dom Produkty sterownik silnika krokowego

DM542 Step Drive Digital 18V ~ 60VDC Sterownik silnika krokowego Nema17/23

Szczegóły Produktu:

Miejsce pochodzenia:	Jiangsu, Chiny (kontynent)
Nazwa handlowa:	Jkongmotor
Orzecznictwo:	CE, ROHS,ISO9001
Numer modelu:	DM542

Zapłata:

Minimalne zamówienie:	3-10 SZTUK
Cena:	US$15.8 ~ US$23.5
Szczegóły pakowania:	<i>with export carton .</i> <b>z kartonem eksportowym.</b> <i>big quantity with pallet</i> <b>duża i
Czas dostawy:	Dla próbek, 7-15 dni / Dla partii, 15-25 dni
Zasady płatności:	T / T, paypal, Western Union, L / C
Możliwość Supply:	100000 sztuk / miesiąc

Kontakt

Szczegółowy opis produktu

Nazwa:	Sterownik silnika krokowego	Napięcie zasilania:	18VDC - 60VDC
obecny:	1A - 4.2A	waga:	300g
Atestowany:	CE ROHS	Dopasowany silnik:	Silnik krokowy Nema17/23
kolor:	niebieski	Orzecznictwo:	CE, ROHS, ISO9001
Korzyść:	Stabilność prędkości i kontrola wygodna, nie ma potrzeby komputera ani generatora impulsów do napędz	MOQ:	3 szt
Podkreślić:	Sterownik silnika krokowego DM542 , sterownik silnika krokowego DM542 , sterownik cyfrowy nema 17;

Cyfrowy sterownik krokowy DM542 18V ~ 60VDC Nema17/23 sterownik silnika krokowego

Przegląd:

Kontrola prądu średniego, 2-fazowy sinusoidalny napęd prądu wyjściowego
8 kanałów ustawienie prądu fazy wyjściowej;
Terminal wprowadzania poleceń offline
Wysoka prędkość startowa
Wysoki moment obrotowy przy dużej prędkości
Wysoka wydajność, niska cena
Izolowane optycznie sygnały I/O
Nadnapięciowe, podnapięciowe, nadmierne, zabezpieczenie przed zwarciem fazowym
Podział 15 kanałów i automatyczna redukcja prądu spoczynkowego
Moment silnika jest związany z prędkością, ale nie z krokiem/obrotem

Połączenie między sterownikiem a dwufazowym hybrydowym silnikiem krokowym jest czteroprzewodowe.Uzwojenia silnika są połączone równolegle i w

seria, a metoda połączenia jest dobra.Wydajność przy dużych prędkościach jest dobra, ale prąd sterownika jest duży (1,73 razy więcej niż uzwojenie silnika)

obecny).Prąd napędu jest równy prądowi uzwojenia silnika.

Cechy
Napięcie wejściowe	18~60V DC
Prąd wyjściowy	1,0A ~ 4,2A (szczyt)
Prąd wejściowy	<4A
Wilgotność	Bez kondensacji, bez kropelek wody
Konsumpcja	Zużycie: 80 W
Korzystanie ze środowiska	-10 ~ 45 ℃, unikaj kurzu i korozyjnego gazu
Środowisko przechowywania	-40 ~ + 70 ℃
Waga	200g

Sygnał sterujący
Symbol	Nazwa
PUL+	Sygnał impulsowy +	Zgodny z 5/12/24V
PUL-	Sygnał impulsowy -
DIR+	Sygnał kierunku+	Zgodny z 5/12/24V
DIR-	Sygnał kierunku-
ENA+	Włącz sygnał +	/
ENA-	Włącz sygnał -	/

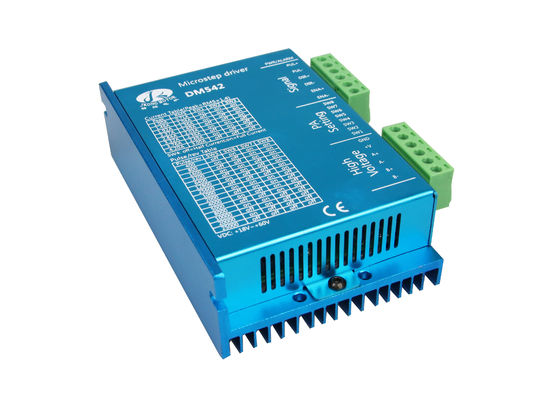

DM542 Step Drive Digital 18V ~ 60VDC Sterownik silnika krokowego Nema17/23 0

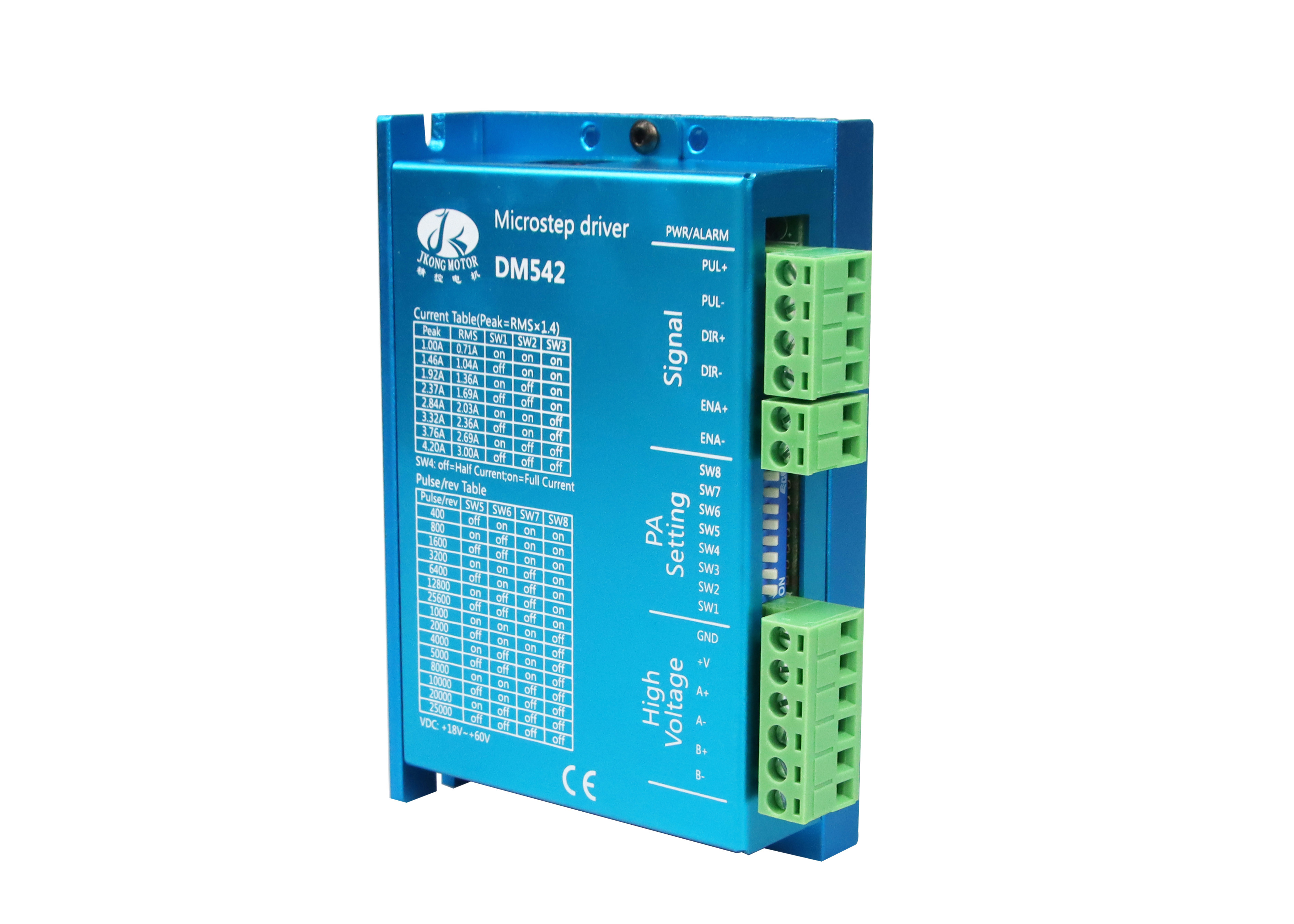

DM542 Step Drive Digital 18V ~ 60VDC Sterownik silnika krokowego Nema17/23 1

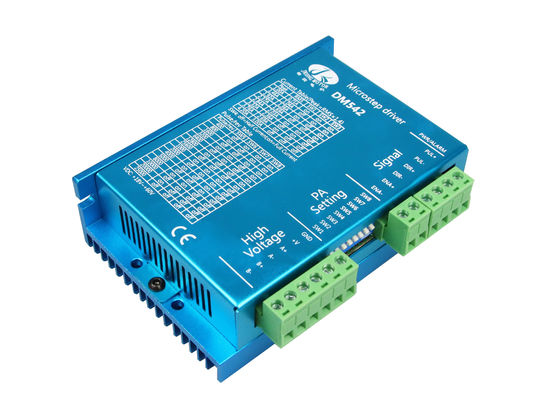

DM542 Step Drive Digital 18V ~ 60VDC Sterownik silnika krokowego Nema17/23 2

Dostosowanie rozwiązywania problemów
Wskaźnik alarmu	Powody	Środki
Dioda wyłączona	Niewłaściwe połączenie zasilania	Sprawdź okablowanie zasilania
Dioda wyłączona	Niskie napięcia zasilania	Zwiększ napięcie mocy
Silnik nie działa, bez	Niewłaściwe podłączenie silnika krokowego	Popraw jego okablowanie
trzymający moment obrotowy	Sygnał RESET działa w trybie offline	Spraw, aby RESET był nieskuteczny
Silnik nie działa, ale utrzymuje się	Bez wejściowego sygnału impulsowego	Dostosuj PMW i poziom sygnału
trzymający moment obrotowy	Bez wejściowego sygnału impulsowego	Dostosuj PMW i poziom sygnału
Silnik pracuje w złym kierunku	Nieprawidłowe podłączenie przewodów	Zmień połączenie dla dowolnego z 2 przewodów
Silnik pracuje w złym kierunku	Nieprawidłowy sygnał kierunku wejścia	Zmień ustawienie kierunku
Moment trzymania silnika wynosi	Za mały w stosunku do aktualnego ustawienia	Prawidłowe ustawienie prądu znamionowego
Moment trzymania silnika wynosi	Przyspieszenie jest zbyt szybkie	Zmniejsz przyspieszenie
Moment obrotowy silnika jest za mały	Przestoje silnika	Wyklucz awarię mechaniczną
Moment obrotowy silnika jest za mały	Sterownik nie pasuje do silnika	Zmień odpowiedni sterownik
