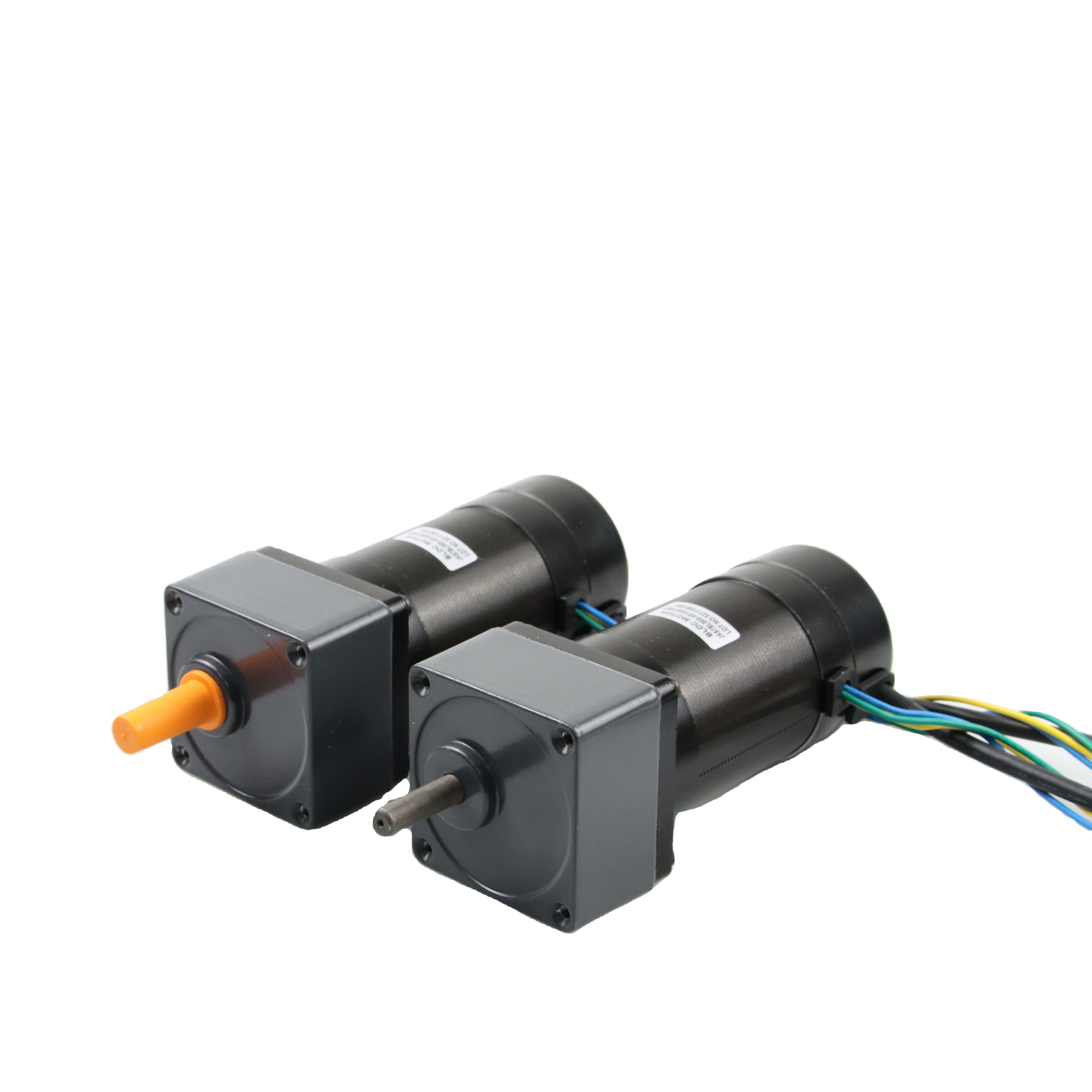

Nema23 57mm 36v 138w 4000 obr./min 0,33NM bezszczotkowy silnik z przekładnią prądu stałego

Marka: Jkongmotor Model nr: JK57BLS03-X013SG10ED
Liczba faz: 3 fazy
Liczba Polaków: 4poles
Napięcie znamionowe: 36 V
Prędkość znamionowa: 4000 obr/min
Znamionowy moment obrotowy: 0,33 Nm
Moc znamionowa: 138 W
Prąd znamionowy: 8.6A
Długość silnika: 92mm
Średnica wału: 8 mm lub dostosowana
Czujnik: Honeywell



Specyfikacja elektryczna:
Model nr.	Jednostka	Model
		JK57BLS01	JK57BLS02	JK57BLS03	JKBLS04
Liczba faz	Faza	3
Liczba słupów	Polacy	4
Napięcie znamionowe	VDC	24
Prędkość znamionowa	obr/min	4000
Znamionowy moment obrotowy	Nm	0,11	0,22	0,33	0,44
Prąd znamionowy	Ampery	2	3,6	5,3	6,8
Moc znamionowa	W	46	92	138	184
Szczytowy moment obrotowy	Nm	0,33	0,66	1	1,32
Prąd szczytowy	Ampery	6,8	11,5	15,5	20,5
Powrót EMF	V/Krpm	7,7	7,4	7,3	7,1
Stała momentu obrotowego	Nm/A	0,073	0,07	0,07	0,068
Bezwładność wirnika	g.cm2	75	119	173	230
Wzrost	mm	47	67	87	107
Waga	kg	0,44	0,75	1	1,25
Czujnik	Honeywell
Klasa izolacji	IP30
Stopień ochrony	-25~ +70 ℃
Temperatura przechowywania	-15~+50℃
Temperatura robocza	85% RH (无结露) <= 85% RH
Środowisko pracy	Brak bezpośredniego światła słonecznego, niekorozyjnego gazu, łatwopalnego gazu, mgły olejowej, bez kurzu.
Wysokość	1000m lub poniżej
Powyżej tylko dla produktów reprezentatywnych, produkty na specjalne zamówienie mogą być wykonane zgodnie z życzeniem klienta.
JKBLD300 JKBLD750 bezszczotkowy sterownik silnika prądu stałego
Temperatura otoczenia		JKBLD300		JKBLD750
		-10 ℃ ~ 50 ℃		-10 ℃ ~ 50 ℃
Napięcie wejściowe		+18V~ +50V		+18V~ +50V
Prąd wyjściowy		15A~35A		25A~ 45A
Odpowiednia prędkość silnika		0 ~ 20000 obr/min		0 ~ 20000 obr/min
Napięcie czujnika Halla		4,5V~ 5,5V		4,5V~ 5,5V
Potencjometr zewnętrzny		10KΩ		10KΩ
Wsparcie silnika		Bezszczotkowy silnik prądu stałego mniej niż 300 w		Bezszczotkowy silnik prądu stałego o mocy mniejszej niż 750 W
JKBLD300bezszczotkowy sterownik prądu stałego jest odpowiedni dla następującej trójfazowej mocy fali sinusoidalnej o mocy 300 W bezszczotkowej regulacji prędkości silnika prądu stałego, może zapewnić zewnętrzne sterowanie potencjometrem, zewnętrzne sterowanie napięciem analogowym, regulację prędkości PWM komputera (takiego jak PLC, SCM) i inne funkcje.Jednocześnie napęd ma duży moment rozruchowy, szybki start i hamulec oraz przełączanie dodatnie i ujemne, połączenie sterowania ręcznego i automatycznego.
JKBLD750Bezszczotkowy sterownik prądu stałego jest odpowiedni dla następującej 3-fazowej mocy fali sinusoidalnej i bezszczotkowej regulacji prędkości silnika prądu stałego 48 V DC 750 W, może zapewnić zewnętrzne sterowanie potencjometrem, zewnętrzne sterowanie napięciem analogowym, regulację prędkości PWM komputera (takiego jak PLC, SCM) i inne funkcje.Jednocześnie napęd ma duży moment rozruchowy, szybki start i hamulec oraz przełączanie dodatnie i ujemne, połączenie sterowania ręcznego i automatycznego.



Szczegóły bezszczotkowego silnika prądu stałego:

Rysunek silnika 42BLS:



FAQ (P=Pytanie, A=Odpowiedź)

P: Jakie są twoje główne produkty?
Odp .: Obecnie produkujemy silniki krokowe, bezszczotkowe silniki prądu stałego, szczotkowe silniki prądu stałego, silnik wrzeciona, silniki prądu przemiennego i sterowniki itp. Możesz sprawdzić specyfikacje powyższych silników na naszej stronie internetowej i możesz wysłać do nas e-mail, aby polecić potrzebne silniki również zgodnie ze specyfikacją.



P: Jak wybrać odpowiedni silnik?
Odp .: Jeśli masz zdjęcia lub rysunki silnika lub masz szczegółowe dane techniczne, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, potrzebna żywotność i poziom hałasu itp., Nie wahaj się nas o tym powiadomić , wtedy możemy odpowiednio polecić odpowiedni silnik na żądanie.



P: Czy masz spersonalizowaną usługę dla swoich standardowych silników?
Odp .: Tak, możemy dostosować na Twoje żądanie napięcie, prędkość, moment obrotowy i rozmiar / kształt wału.



P: Czy mogę najpierw pobrać próbki do testowania?
O: Tak, zdecydowanie możesz.Po potwierdzeniu potrzebnych specyfikacji silnika wycenimy i dostarczymy fakturę proforma za próbki.



P: Jak upewnić się, że jakość silnika?
Odp .: Posiadamy własne procedury kontrolne: w przypadku materiałów przychodzących podpisaliśmy próbkę i rysunek, aby upewnić się, że materiały przychodzące są kwalifikowane;w przypadku procesu produkcyjnego przeprowadzamy inspekcję podczas procesu i kontrolę końcową, aby upewnić się, że produkty są kwalifikowane przed wysyłką.
