| Miejsce pochodzenia: | Jiangsu, Chiny (kontynent) |
| Nazwa handlowa: | Jkongmotor |
| Orzecznictwo: | CE, ROHS,ISO9001 |
| Numer modelu: | JK60BLS02 |
| Minimalne zamówienie: | 3-10 SZTUK |
|---|---|
| Cena: | US$37.5~US$40.8 |
| Szczegóły pakowania: | <i>with export carton .</i> <b>z kartonem eksportowym.</b> <i>big quantity with pallet</i> <b>duża i |
| Czas dostawy: | W przypadku próbek, 7-15 dni / W przypadku partii, 15-25 dni |
| Zasady płatności: | T/T, paypal, Western Union, L/C |
| Możliwość Supply: | 100000 sztuk / miesiąc |
| Nazwa: | 60mm silnik bldc | Moment trzymania: | 0,6 Nm |
|---|---|---|---|
| Długość silnika: | 99mm | Liczba faz: | 3-FAZOWY |
| Liczba słupów: | 8 | Napięcie znamionowe: | 48V |
| Prędkość znamionowa: | 3000 obr/min | Moc znamionowa: | 188W |
| Dopasowany sterownik: | JKBLD300 | Stopień ochrony: | IP30 |
| High Light: | 3000 obr./min bezszczotkowy silnik elektryczny prądu stałego,bezszczotkowy silnik elektryczny prądu stałego 188 W,silnik Bldc 48 V; |
||

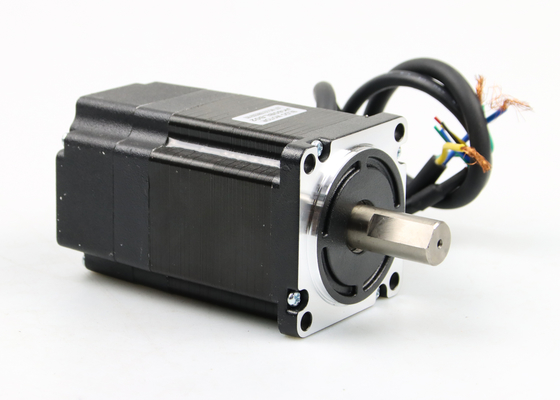

Producent silników 60BLS02 bldc 48v 188w 3000 obr./min bezszczotkowy elektryczny silnik prądu stałego
| Seria produktów | Polacy nie | Napięcie znamionowe | Prędkość znamionowa | Znamionowy moment obrotowy | Moc znamionowa | Długość silnika |
| Silnik BLDC 42mm | 8 | 24v | 4000 obr/min | 0,0625 ~ 0,25 Nm | 26~105W | 41~100mm |
| 57mm silnik BLDC | 4 | 36v | 4000 obr/min | 0,055~0,44Nm | 23~184 w | 37~107mm |
| Silnik BLDC 60mm | 8 | 48v | 3000 obr/min | 0,3~1,2 Nm | 94~377w | 78~120mm |
| 80mm silnik BLDC | 4 | 48v | 3000 obr/min | 0,35 ~ 1,4 Nm | 110~440W | 78~138mm |
| 86mm silnik BLDC | 8 | 48v | 3000 obr/min | 0,35~2,1 Nm | 110~660W | 71~138,5mm |
| Silnik BLDC 110 mm | 8 | 310v | 3000 obr/min | 1,65 ~ 6,6 Nm | 518~2073W | 83~173mm |
| 130mm silnik BLDC | 10 | 310v | 3000 obr/min | 2,39 ~ 11,94 Nm | 750 ~ 2500 w | 115~190mm |
| Powyżej tylko dla produktów reprezentatywnych, produkty na specjalne zamówienie mogą być wykonane zgodnie z życzeniem klienta. | ||||||
1. Specyfikacja bezszczotkowego silnika prądu stałego 60 mm:
Opcjonalnie: sterowniki elektroniczne, enkodery i przekładnie, a także przelicznik Halla i bezczujnikowe sprzężenie zwrotne.
Możemy zaprojektować specjalne napięcie i wałek i tak dalej.
motores paso a pas
2. Specyfikacja elektryczna silnika bldc:
| Model | |||||
| Specyfikacja | Jednostka | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Liczba faz | Faza | 3 | |||
| liczba Polaków | Polacy | 8 | |||
| Napięcie znamionowe | VDC | 48 | |||
| Prędkość znamionowa | obr/min | 3000 | |||
| Znamionowy moment obrotowy | Nm | 0,3 | 0,6 | 0,9 | 1.2 |
| Prąd znamionowy | Ampery | 2,8 | 5.2 | 7,5 | 9,5 |
| Moc znamionowa | W | 94 | 188 | 283 | 377 |
| Szczytowy moment obrotowy | Nm | 0,9 | 1,8 | 2,7 | 3,6 |
| Prąd szczytowy | Ampery | 8.4 | 15,6 | 22,5 | 28,5 |
| Powrót EMF | V/Krpm | 12,1 | 12,6 | 12,4 | 13,3 |
| Stała momentu obrotowego | Nm/A | 0,116 | 0,12 | 0,118 | 0,127 |
| Bezwładność wirnika | Kg.c㎡ | 0,24 | 0,48 | 0,72 | 0,96 |
| Wzrost | mm | 78 | 99 | 120 | 141 |
| Waga | Kg | 0,85 | 1,25 | 1,65 | 2,05 |
| Czujnik | Honeywell | ||||
| Klasa izolacji | b | ||||
| Stopień ochrony | IP30 | ||||
| Temperatura przechowywania | -25～+70℃ | ||||
| temperatura robocza | -15～+50℃ | ||||
| Wilgotność pracy | <= 85% wilgotności względnej | ||||
| Środowisko pracy | Brak bezpośredniego światła słonecznego, niekorozyjnego gazu, łatwopalnego gazu, mgły olejowej, bez kurzu. | ||||
| Wysokość | 1000m lub poniżej | ||||
| JKBLD120 JKBLD300 Bezszczotkowy sterownik silnika prądu stałego | ||
|
Temperatura otoczenia |
JKBLD120 | JKBLD300 |
| -10 ℃ ~ 50 ℃ | -10 ℃ ~ 50 ℃ | |
| Napięcie wejściowe | +12V~ +30V | +18V~ +50V |
|
Prąd wyjściowy |
8A~30A | 15A~35A |
| Odpowiednia prędkość silnika | 0 ~ 20000 obr/min | 0 ~ 20000 obr/min |
| Napięcie czujnika Halla | 4,5V~ 6,5V | 4,5V~ 5,5V |
| Potencjometr zewnętrzny | 10KΩ | 10KΩ |
| Wsparcie silnika | Bezszczotkowy silnik prądu stałego mniej niż 120 w | Bezszczotkowy silnik prądu stałego mniej niż 300 W |
| JKBLD120bezszczotkowy sterownik prądu stałego jest odpowiedni dla następującej trójfazowej mocy fali sinusoidalnej to 120 W bezszczotkowej regulacji prędkości silnika prądu stałego, może zapewnić zewnętrzne sterowanie potencjometrem, zewnętrzne sterowanie napięciem analogowym, regulację prędkości PWM komputera (takiego jak PLC, SCM) i inne funkcje.Jednocześnie napęd ma duży moment rozruchowy, szybki start i hamulec oraz przełączanie dodatnie i ujemne, połączenie sterowania ręcznego i automatycznego. | ||
| JKBLD300bezszczotkowy sterownik prądu stałego jest odpowiedni dla następującej 3-fazowej mocy fali sinusoidalnej i bezszczotkowej regulacji prędkości silnika prądu stałego 48 V DC 300 W, może zapewnić zewnętrzne sterowanie potencjometrem, zewnętrzne sterowanie napięciem analogowym, regulację prędkości PWM komputera (takiego jak PLC, SCM) i inne funkcje.Jednocześnie napęd ma duży moment rozruchowy, szybki start i hamulec oraz przełączanie dodatnie i ujemne, połączenie sterowania ręcznego i automatycznego. | ||
3. Pasujący sterownik bldc: JKBLD120
4.Wymiaryszczotkowanego silnika prądu stałego DC:(jednostka=mm)
5. Wyprodukuj sprzęt:
6.Proces produkcji:
7. Dostosowanezbezszczotkowy silnik elektryczny:
8. Zaletykwadratowego silnika bldc 4000 obr./min:
Stabilność prędkości
Czujniki z efektem Halla wbudowane w silnik BLDC wykrywają zmianę polaryzacji z bieguna N na biegun S podczas wirowania wirnika.Na podstawie czasu między zmianami stanu określana jest prędkość wirnika.Informacje te są następnie podawane do obwodu napędowego w celu dostosowania szybkości sekwencji przełączania.
Szybka praca
Szczotkowane i bezszczotkowe systemy prądu stałego zapewniają stały moment obrotowy w szerokim zakresie prędkości, podczas gdy silniki prądu przemiennego często tracą moment obrotowy wraz ze wzrostem prędkości.
9. Aplikacjebezszczotkowych silników prądu stałego 24v:
Możemy spodziewać się, że w przyszłości silniki BLDC będą używane w szerszym zakresie zastosowań.Na przykład, prawdopodobnie będą powszechnie używane do sterowania robotami usługowymi — małymi robotami, które świadczą usługi w dziedzinach innych niż produkcja.Można by pomyśleć, że silniki krokowe byłyby bardziej odpowiednie w tego typu aplikacjach, w których impulsy mogłyby służyć do precyzyjnego sterowania pozycjonowaniem.Ale silniki BLDC są lepiej przystosowane do kontrolowania siły.A w przypadku silnika krokowego utrzymanie pozycji konstrukcji, takiej jak ramię robota, wymagałoby stosunkowo dużego i ciągłego prądu.W przypadku silnika BLDC wszystko, co byłoby wymagane, to prąd proporcjonalny do siły zewnętrznej, co pozwala na bardziej energooszczędną kontrolę.Silniki BLDC mogą również zastępować proste szczotkowane silniki prądu stałego w wózkach golfowych i wózkach inwalidzkich.Oprócz lepszej wydajności silniki BLDC mogą również zapewniać bardziej precyzyjną kontrolę, co z kolei może jeszcze bardziej wydłużyć żywotność baterii.
