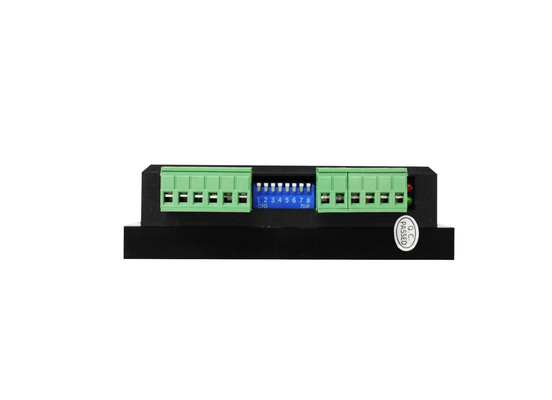

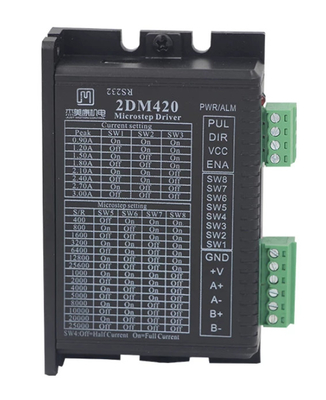

Kombinezon napędowy silnika krokowego DM556 2DM420 dla Nema 17 Nema 23

Oprzegląd

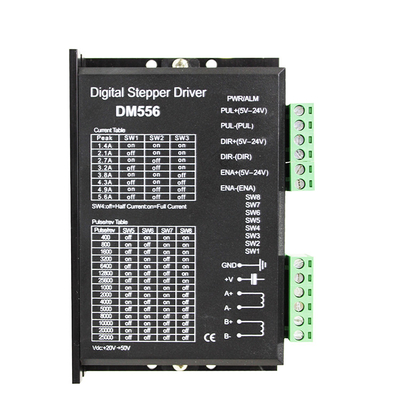

DM556 to wysokowydajny cyfrowy sterownik krokowy nowej generacji oparty na DSP z zaawansowanym algorytmem sterowania.Silniki napędzane przez DM556 mogą pracować przy znacznie niższym poziomie hałasu i wibracji niż inne sterowniki na rynku.DM556 charakteryzuje się niższym poziomem hałasu, niższymi wibracjami i niższym nagrzewaniem.Napięcie DM556 wynosi 20 V-50 V DC.Nadaje się do wszystkich 2-fazowych hybrydowych silników krokowych, których prąd jest mniejszy niż 5,6 A.Istnieje 15 rodzajów mikro kroku DM542.Maksymalna liczba kroków DM556 to 25000 kroków/obrót (mikrokrok to 1/128).Jego aktualny zakres wynosi 1,4 A-5,6 A, a jego prąd wyjściowy ma 8 straganów.DM556 ma automatyczne funkcje ochrony półprzepływowej, przepięciowej, podnapięciowej i nadprądowej.

Jest bardziej ekonomiczny niż DM542 i inne sterowniki.Co więcej, może pasować do silników krokowych NEMA17, NEMA23 i NEMA34.

I jest szeroko stosowany w systemach CNC.

Cwskaźnik ommon 2-fazowego sterownika silnika krokowego

Co to jest segmentacja kierowców?Jaki jest związek między prędkością silnika krokowego a częstotliwością impulsów?

Ze względu na unikalną konstrukcję silnika krokowego, przy opuszczaniu fabryki jest on oznaczony „nieodłącznym kątem kroku silnika” (na przykład 0,9°/1,8°, co wskazuje, że kąt obrotu każdego kroku półkroku wynosi 0,9°, a całego kroku 1,8°).

Jednak w przypadku wielu precyzyjnych kontroli i okazji cały kąt kroku jest zbyt duży, co wpływa na dokładność sterowania, a wibracje są zbyt duże, dlatego potrzeba wielu kroków, aby ukończyć naturalny kąt kroku silnika, który jest tak zwanym napędem podziału, urządzenie elektroniczne, które może osiągnąć tę funkcję, nazywane jest sterownikiem podziału.

Zastosowania sterownika silnika krokowego

Może być stosowany w różnych urządzeniach i instrumentach automatyki na małą skalę, takich jak maszyna do etykietowania, maszyna do cięcia, maszyna pakująca, maszyna do rysowania, maszyna do grawerowania, maszyna CNC i tak dalej.Zawsze sprawdza się dobrze, gdy jest używany w sprzęcie wymagającym niskich wibracji, niskiego poziomu hałasu, wysokiej precyzji i dużej prędkości.
