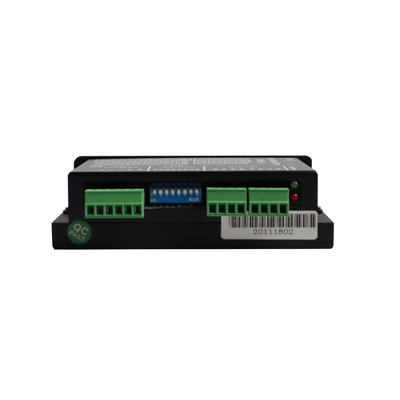

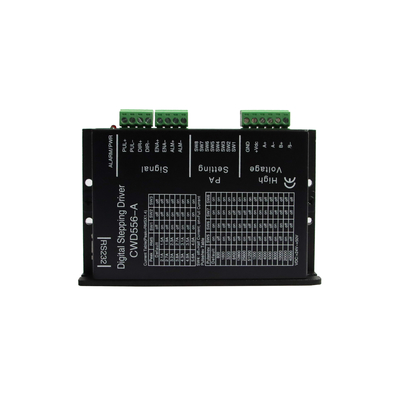

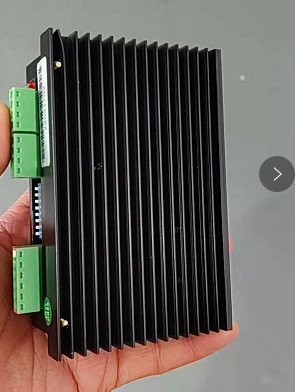

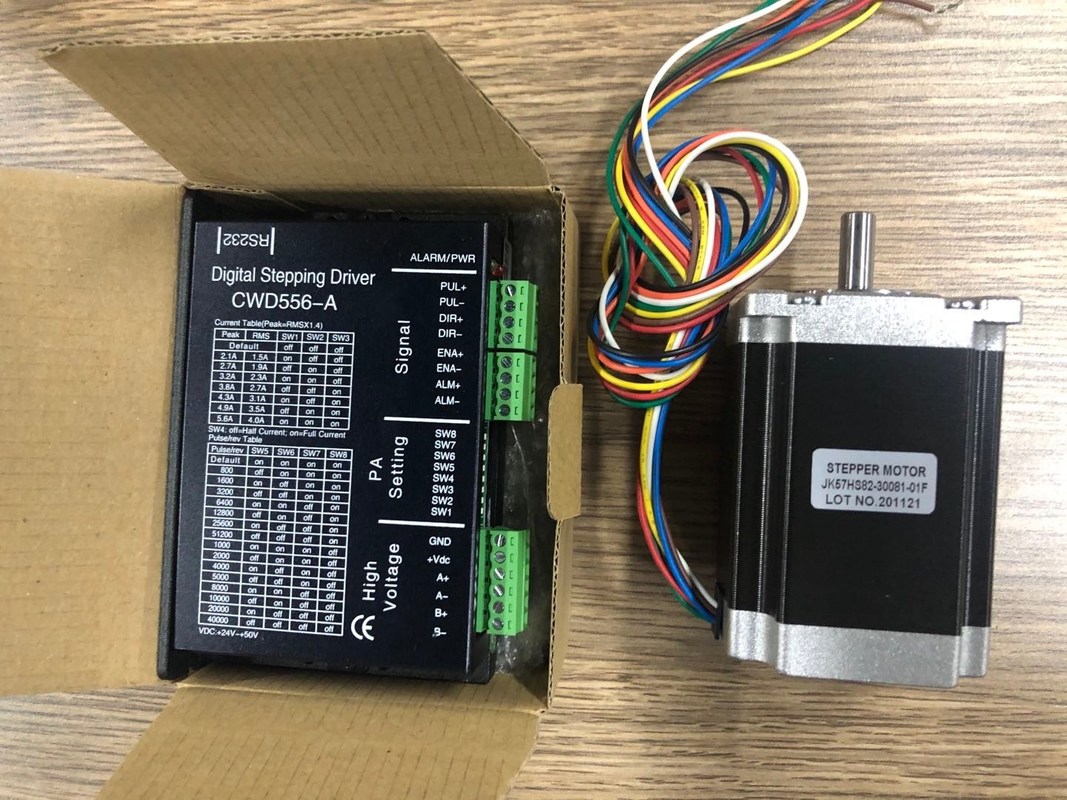

Cyfrowy sterownik krokowy CWD556-A dla NEMA17 NEMA23 NEMA24

Przegląd CWD556-A:

CWD556-A to cyfrowy 2-fazowy sterownik silnika krokowego nowej generacji, oparty na 32-bitowym procesorze DSP, połączenie technologii antyrezonansowej, niskoszumowej, mikrokrokowej i niskotemperaturowej znacząco poprawia wydajność krokowego silnik, ma niski poziom hałasu, małe wibracje, niski wzrost temperatury i wysoki moment obrotowy.Sterownik CWD556-A wykorzystuje adaptacyjną technologię PID online, bez ręcznej regulacji może automatycznie generować optymalne parametry dla różnych silników i osiągać najlepszą wydajność.Zakres napięcia zasilania od 24VDC do 50VDC, odpowiedni do napędzania różnych 2-fazowych hybrydowych silników krokowych, których prąd fazowy jest niższy niż 5,6A.Mikrokrok można ustawić od pełnego kroku do 40000 kroków/obrót, a prąd wyjściowy można ustawić w zakresie od 2,1 A do 5,6 A;z automatyczną redukcją prądu jałowego, autotestem, zabezpieczeniem przed przepięciem, podnapięciem i przepięciem.

CechyCWD556-A:

Wysoka wydajność, niska cena

Mikrokrok

Automatyczna redukcja prądu jałowego

Izolacja optyczna sygnałów I/O

Maksymalna częstotliwość odpowiedzi do 200Kpps

Niski wzrost temperatury, płynny ruch

Adaptacyjna technologia PID online

ZastosowaniaCWD556-A:

Nadaje się do różnych urządzeń i instrumentów automatyki na dużą skalę.Na przykład: maszyna do etykietowania, maszyna do cięcia, maszyna pakująca, ploter, grawerka, obrabiarki CNC i tak dalej.Zawsze sprawdza się dobrze, gdy jest stosowany w sprzęcie, który wymaga niskiego poziomu wibracji, niskiego poziomu hałasu, wysokiej precyzji i dużej prędkości

Bieżące ustawienie sterownika silnika krokowegoCWD556-A

Co to jest segmentacja kierowców?Jaki jest związek między prędkością silnika krokowego a częstotliwością impulsów?

Ze względu na unikalną konstrukcję silnika krokowego, przy opuszczaniu fabryki jest on oznaczony „nieodłącznym kątem kroku silnika” (na przykład 0,9°/1,8°, co wskazuje, że kąt obrotu każdego kroku półkroku wynosi 0,9°, a całego kroku 1,8°).

Jednak w przypadku wielu precyzyjnych kontroli i okazji cały kąt kroku jest zbyt duży, co wpływa na dokładność sterowania, a wibracje są zbyt duże, dlatego potrzeba wielu kroków, aby ukończyć naturalny kąt kroku silnika, który jest tak zwanym napędem podziału, urządzenie elektroniczne, które może osiągnąć tę funkcję, nazywane jest sterownikiem podziału.

Zastosowania sterownika silnika krokowego

Może być stosowany w różnych urządzeniach i instrumentach automatyki na małą skalę, takich jak maszyna do etykietowania, maszyna do cięcia, maszyna pakująca, maszyna do rysowania, maszyna do grawerowania, maszyna CNC i tak dalej.Zawsze sprawdza się dobrze, gdy jest używany w sprzęcie wymagającym niskich wibracji, niskiego poziomu hałasu, wysokiej precyzji i dużej prędkości.
