Name: Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych
Brand: Jkongmotor
SKU: JK42BLS02-X057IE
Price: 25 USD
Availability: InStock
Rating: 4.6 (178 reviews)

Dom Produkty Bezszczotkowy silnik prądu stałego

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych

Szczegóły Produktu:

Miejsce pochodzenia:	Jiangsu, Chiny (kontynentalne)
Nazwa handlowa:	Jkongmotor
Orzecznictwo:	CE, ROHS,ISO9001,REACH
Numer modelu:	JK42BLS02-X057IE

Zapłata:

Minimalne zamówienie:	10 sztuk
Cena:	US$25-$30.00
Szczegóły pakowania:	<i>with export carton .</i> <b>z kartonem eksportowym.</b> <i>big quantity with pallet</i> <b>duża i
Czas dostawy:	Dla próbek, 7-15 dni / Dla partii, 15-25 dni
Zasady płatności:	T/T, paypal, Western Union, akredytywy
Możliwość Supply:	100000 sztuk / miesiąc

Kontakt

Szczegółowy opis produktu

Name:	Integrated drive BLDC MOTOR	Holding Torque:	0.127N.m
Body Length:	78mm	Number of phase:	3phase
Number of Poles:	8	Rated voltage:	24v
Rated speed:	3000rpm	Rated power:	40w
Current:	3.3A	INSULATION CLASS:	B
High Light:	24v bezszczotkowy silnik prądu stałego , motor prądu stałego bezszczotkowy do kosiarki trawy , motor prądu stałego bezszczotkowy do maszyn ogrodowych

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarki do trawy i maszyn ogrodniczych

Bezszczotkowy silnik prądu stałego Jkongmotor 42 mm ze zintegrowanym sterownikiem Zintegrowany silnik BLDC o mocy 25 W do 105 W z kontrolą prędkości PWM lub VSP

1.Specyfikacja bezszczotkowego silnika prądu stałego:

Model	JK42BLS02-X057IE
Napięcie	24 V
Moment obrotowy	0,7 Nm
Prędkość	4000 obr./min
Aktualny	6,3A
Moc	400w
Wzrost	84,5 mm
Typ	silnik bldc z czujnikiem Halla

Seria produktów	Polacy nr.	Napięcie znamionowe	Prędkość znamionowa	Znamionowy moment obrotowy	Moc znamionowa	Długość silnika
Silnik BLDC 42 mm	8	24 V	4000 obr./min	0,0625 ~ 0,25 Nm	26 ~ 105 w	41 ~ 100 mm
Silnik BLDC 57 mm	4	36v	4000 obr./min	0,055 ~ 0,44 Nm	23 ~ 184 w	37 ~ 107 mm
Silnik BLDC 60 mm	8	48v	3000 obr./min	0,3 ~ 1,2 Nm	94~377w	78 ~ 120 mm
Silnik BLDC 80 mm	4	48v	3000 obr./min	0,35 ~ 1,4 Nm	110 ~ 440 w	78 ~ 138 mm
Silnik BLDC 86 mm	8	48v	3000 obr./min	0,35 ~ 2,1 Nm	110 ~ 660 w	71 ~ 138,5 mm
Silnik BLDC 110 mm	8	310 V	3000 obr./min	1,65 ~ 6,6 Nm	518~2073w	83 ~ 173 mm
Silnik BLDC 130 mm	10	310 V	3000 obr./min	2,39 ~ 11,94 Nm	750 ~ 2500 w	115 ~ 190 mm
Powyższe dotyczy wyłącznie produktów reprezentatywnych, produkty na specjalne zamówienie mogą zostać wykonane zgodnie z życzeniem klienta.

silnik
2. Specyfikacja elektryczna silnika bldc:

		Model
Specyfikacja	Jednostka	JK42BLS01	JK42BLS02	JK42BLS03	JK42BLS04
Liczba faz	Faza	3
liczba Polaków	Polacy	8
Napięcie znamionowe	VDC	24
Prędkość znamionowa	obr./min	4000			3000
Znamionowy moment obrotowy	Nm	0,0625	0,125	0,185	0,25
Prąd znamionowy	Ampery	1.8	3.3	4.8	6.3
Moc znamionowa	W	26	52,5	77,5	105
Maksymalny moment obrotowy	Nm	0,19	0,38	0,56	0,75
Prąd szczytowy	Ampery	5.4	10.6	15,5	20
Powrót pola elektromagnetycznego	V/Krpm	4.1	4.2	4.3	4.3
Stały moment obrotowy	Nm/A	0,039	0,04	0,041	0,041
Bezwładność wirnika	gc㎡	24	48	72	96
Wzrost	mm	41	61	81	100
Waga	Kg	0,3	0,45	0,65	0,8
Czujnik	Honeywella
Długość sterownika	22 mm

3. Zdjęcie zintegrowanego sterownika silnika bldc:

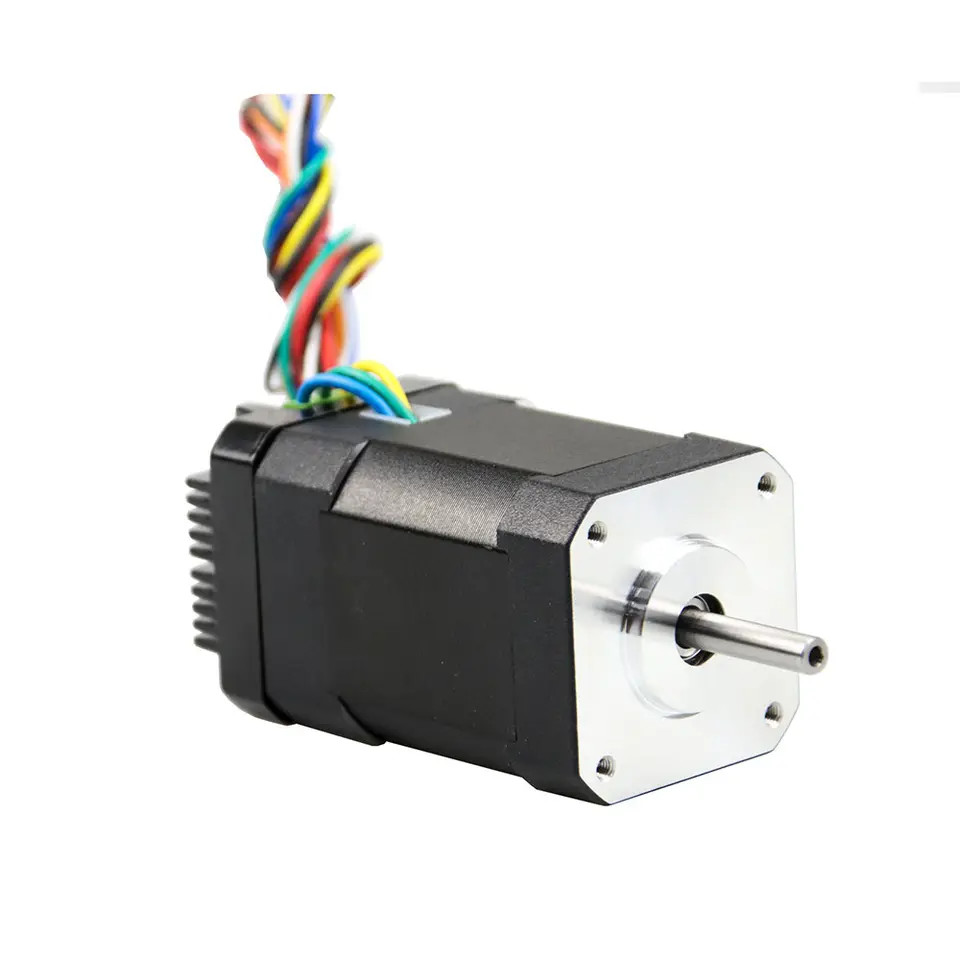

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych 1

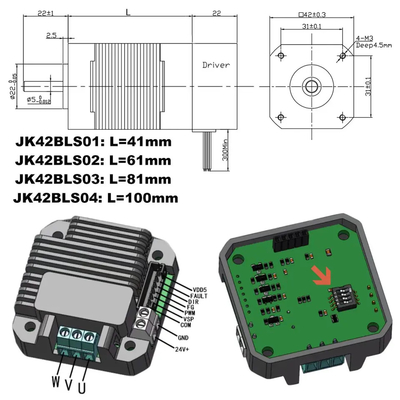

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych 2

1).VSP

Najpierw ustaw przełącznik SW3 w pozycji OFF.Port VSP sterownika jest podłączony do dodatniego zacisku sygnału, a port COM jest podłączony do ujemnego zacisku sygnału.Wymagany zakres napięcia sygnału wynosi 0~10V.Zależność pomiędzy napięciem sygnału analogowego a prędkością silnika (pętla otwarta bez obciążenia).Zależność pomiędzy napięciem sygnału analogowego a prędkością silnika (pętla zamknięta bez obciążenia)

Uwaga: napięcie sygnału analogowego ≥ 0,7 V, silnik uruchamia się;Napięcie sygnału analogowego ≤ 0,4 V, silnik zatrzymuje się.

2).PWM

Najpierw ustaw przełącznik DIP SW3 w pozycji ON.Port PWM napędu jest podłączony do dodatniego zacisku sygnału, a port COM jest podłączony do ujemnego zacisku sygnału.Sygnał PWM wymaga amplitudy 5 V i częstotliwości 1 kHz.
Zależność pomiędzy cyklem pracy a prędkością silnika (pętla otwarta bez obciążenia);Zależność między cyklem pracy a prędkością silnika (pętla zamknięta bez obciążenia)

Uwaga: cykl pracy PWM ≥ 7%, silnik uruchamia się;Cykl pracy PWM ≤4%, silnik zatrzymuje się.

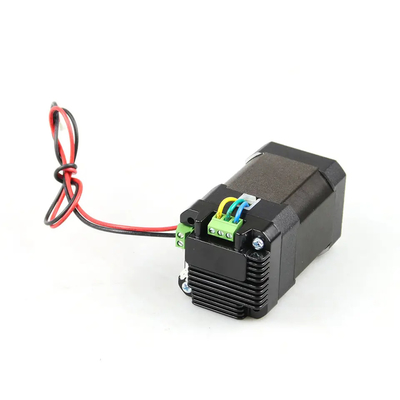

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych 3

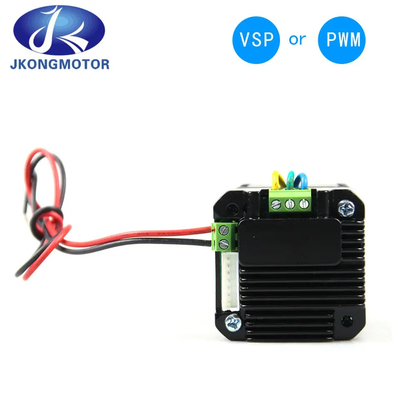

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych 4
4. Wyprodukuj sprzęt:

5. Proces produkcyjny:

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych 7

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych 8

Bezszczotkowy silnik prądu stałego 24 V ze zintegrowanym sterownikiem do kosiarek do trawy i maszyn ogrodniczych 9
