Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Jkongmotor |
Orzecznictwo: | CE, Rohs, Reach, ISO9001, ISO14001 |
Numer modelu: | Bezszczotkowy silnik prądu stałego |
Minimalne zamówienie: | 10 PCS |
---|---|
Cena: | USD10-50 |
Szczegóły pakowania: | <i>sample with export carton .</i> <b>próbka z kartonem eksportowym.</b> <i>big quantity with pallet |
Czas dostawy: | Dla próbek, 7-15 dni / Dla partii, 15-35 dni |
Zasady płatności: | T/T, Western Union, Paypal, akredytywy |
Możliwość Supply: | 100000 sztuk / miesiąc |
Nazwa produktu: | Silnik BLDC | napięcie: | 12V, 24V, 36V, 48V, 72V, 96V, 110V, 220V, 310V |
---|---|---|---|

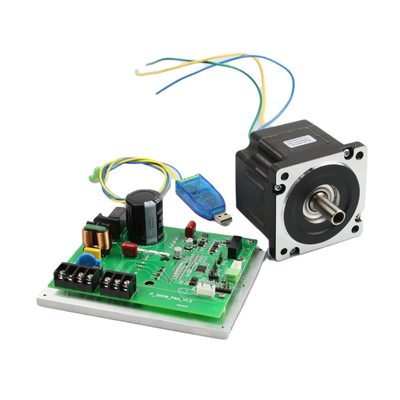

Odpowiedni sterownik: | Jkbld120, Jkbld300, Jkbld480, Jkbld720, Jkbld750 | Wykorzystanie: | Łódź, samochód, rower elektryczny, wentylator, urządzenie gospodarstwa domowego |
ZAŁĄCZONE PRODUKTY: | Zintegrowany silnik serwo prądu stałego | Liczba biegunów: | 4 bieguny/8 biegunów/10 biegunów |

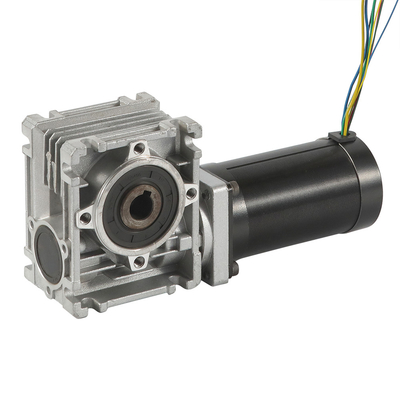

Powiązane części: | Planetary Gearbox, Encoder, hamulce... |
Jak sama nazwa wskazuje, bezszczotkowe silniki prądu stałego nie używają szczotekW przypadku silników szczotkowanych, szczotki dostarczają prąd przez komutator do cewek na wirniku.Nie, bo cewki nie są na wirniku..

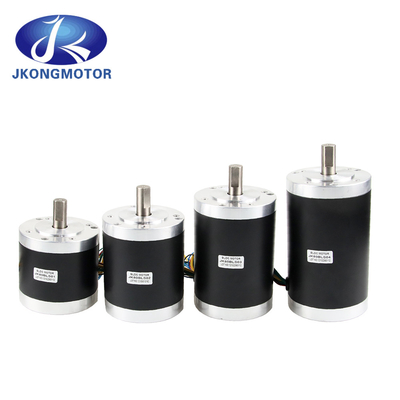

Nazwa produktu: bezszczotkowy silnik prądu stałego
Parametry silnika prądu stałego bez szczotki o pojemności 42 mm 24 V:
Specyfikacja | Jednostka | Model | |||
JK42BL30 | JK42BL60 | JK42BL85 | JK42BL93 | ||
Liczba faz | Faza | 3 | |||
Liczba Polaków | Polacy | 8 | |||
Napęd nominalny | VDC | 24 | 36 | 24 | 24 |
Prędkość nominalna | Obroty / min | 3500 | 4000 | 4000 | 6300 |
Prędkość obrotowa | mN.m | 18 | 80 | 150 | 115 |
Moc nominalna | W | 6.5 | 32 | 62 | 76 |
Najwyższy moment obrotowy | mN.m | 60 | 240 | 450 | 500 |
Prąd szczytowy | Ampery | 1.5 | 5 | 7.5 | 10 |
Stała momentu obrotowego | mN.m/A | 48.7 | 38.5 | 38.6 | 28.7 |
Inercja wirnika | g.cm2 | 15.6 | 33 | 84 | 94 |
Długość ciała | mm | 30 | 60 | 85 | 93 |
Waga | Kilogramowo | 0.25 | 0.35 | 0.7 | 0.8 |
Czujnik | Honeywell | ||||
Klasa izolacji | B | ||||
Stopień ochrony | IP30 | ||||
Temperatura przechowywania | -25°C+70°C | ||||
Temperatura pracy | -15 ̊+50°C | ||||
Wilgotność robocza | 85% RH lub poniżej (bez kondensacji) | ||||
Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazu żrącego, bez gazu łatwopalnego, bez mgły naftowej, bez pyłu | ||||
Wysokość | 1000 metrów lub mniej |
Parametry silnika prądu stałego bez szczotki kwadratowego 42 mm 24 V:
Specyfikacja | Jednostka | Model | |||
JK42BLS01 | JK42BLS02 | JK42BLS03 | JK42BLS04 | ||
Liczba faz | Faza | 3 | |||
Liczba Polaków | Polacy | 8 | |||
Napęd nominalny | VDC | 24 | |||
Prędkość nominalna | Obroty / min | 4000 | |||
Prędkość obrotowa | N.m | 0.0625 | 0.125 | 0.185 | 0.25 |
Prąd szczytowy | Ampery | 1.8 | 3.3 | 4.8 | 6.3 |
Moc nominalna | W | 26 | 52.5 | 77.5 | 105 |
Najwyższy moment obrotowy | N.m | 0.19 | 0.38 | 0.56 | 0.75 |
Prąd szczytowy | Ampery | 5.4 | 10.6 | 15.5 | 20 |
Wsteczny E.M.F. | W/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
Stała momentu obrotowego | N.m/A | 0.039 | 0.04 | 0.041 | 0.041 |
Inercja wirnika | g.cm2 | 24 | 48 | 72 | 96 |
Długość ciała | mm | ||||
Waga | Kilogramowo | ||||
Czujnik | Honeywell | ||||
Klasa izolacji | B | ||||
Stopień ochrony | IP30 | ||||
Temperatura przechowywania | -25°C+70°C | ||||
Temperatura pracy | -15 ̊+50°C | ||||
Wilgotność robocza | 85% RH lub poniżej (bez kondensacji) | ||||
Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazu żrącego, bez gazu łatwopalnego, bez mgły naftowej, bez pyłu | ||||
Wysokość | 1000 metrów lub mniej |
Parametry silnika prądu stałego bez szczotek 57 mm 36 V:
Specyfikacja | Jednostka | Model | ||||
JK57BLS005 | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 | ||
Liczba faz | Faza | 3 | ||||
Liczba Polaków | Polacy | 4 | ||||
Napęd nominalny | VDC | 36 | ||||
Prędkość nominalna | Obroty / min | 4000 | ||||
Prędkość obrotowa | N.m | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
Prąd nominalny | Ampery | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
Moc nominalna | W | 23 | 46 | 92 | 138 | 184 |
Najwyższy moment obrotowy | N.m | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
Prąd szczytowy | Ampery | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
Wsteczny E.M.F. | W/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
Stała momentu obrotowego | N.m/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
Inercja wirnika | g.cm2 | 30 | 75 | 119 | 173 | 230 |
Długość ciała | mm | 37 | 47 | 67 | 87 | 107 |
Waga | Kilogramowo | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
Czujnik | Honeywell | |||||
Klasa izolacji | B | |||||
Stopień ochrony | IP30 | |||||
Temperatura przechowywania | -25°C+70°C | |||||
Temperatura pracy | -15 ̊+50°C | |||||
Wilgotność robocza | 85% RH lub poniżej (bez kondensacji) | |||||
Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazu żrącego, bez gazu łatwopalnego, bez mgły naftowej, bez pyłu | |||||
Wysokość | 1000 metrów lub mniej |
Parametry silnika prądu stałego bez szczotki 60 mm 48 V:
Specyfikacja | Jednostka | Model | |||
JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 | ||
Liczba faz | Faza | 3 | |||
Liczba Polaków | Polacy | 8 | |||
Napęd nominalny | VDC | 48 | |||
Prędkość nominalna | Obroty / min | 3000 | |||
Prędkość obrotowa | N.m | 0.3 | 0.6 | 0.9 | 1.2 |
Prąd nominalny | Ampery | 2.8 | 5.2 | 7.5 | 9.5 |
Moc nominalna | W | 94 | 188 | 283 | 377 |
Najwyższy moment obrotowy | N.m | 0.9 | 1.8 | 2.7 | 3.6 |
Prąd szczytowy | Ampery | 8.4 | 15.6 | 22.5 | 28.5 |
Wsteczny E.M.F. | W/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
Stała momentu obrotowego | N.m/A | 0.116 | 0.12 | 0.118 | 0.127 |
Inercja wirnika | kg.cm2 | 0.24 | 0.48 | 0.72 | 0.96 |
Długość ciała | mm | 78 | 99 | 120 | 141 |
Waga | Kilogramowo | 0.85 | 1.25 | 1.65 | 2.05 |
Czujnik | Honeywell | ||||
Klasa izolacji | B | ||||
Stopień ochrony | IP30 | ||||
Temperatura przechowywania | -25°C+70°C | ||||
Temperatura pracy | -15 ̊+50°C | ||||
Wilgotność robocza | 85% RH lub poniżej (bez kondensacji) | ||||
Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazu żrącego, bez gazu łatwopalnego, bez mgły naftowej, bez pyłu | ||||
Wysokość | 1000 metrów lub mniej |
Parametry silnika BLDC o napięciu 80 mm 48 V:
Specyfikacja | Jednostka | Model | |||
JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 | ||
Liczba faz | Faza | 3 | |||
Liczba Polaków | Polacy | 4 | |||
Napęd nominalny | VDC | 48 | |||
Prędkość nominalna | Obroty / min | 3000 | |||
Prędkość obrotowa | N.m | 0.35 | 0.7 | 1.05 | 1.4 |
Prąd nominalny | Ampery | 3 | 5.5 | 8 | 10.5 |
Moc nominalna | W | 110 | 220 | 330 | 440 |
Najwyższy moment obrotowy | N.m | 1.05 | 2.1 | 3.15 | 4.2 |
Prąd szczytowy | Ampery | 9 | 16.5 | 24 | 31.5 |
Wsteczny E.M.F. | W/Krpm | 13.5 | 13.3 | 13.1 | 13 |
Stała momentu obrotowego | N.m/A | 0.13 | 0.127 | 0.126 | 0.124 |
Inercja wirnika | g.cm2 | 210 | 420 | 630 | 840 |
Długość ciała | mm | 78 | 98 | 118 | 138 |
Waga | Kilogramowo | 1.4 | 2 | 2.6 | 3.2 |
Czujnik | Honeywell | ||||
Klasa izolacji | B | ||||
Stopień ochrony | IP30 | ||||
Temperatura przechowywania | -25°C+70°C | ||||
Temperatura pracy | -15 ̊+50°C | ||||
Wilgotność robocza | 85% RH lub poniżej (bez kondensacji) | ||||
Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazu żrącego, bez gazu łatwopalnego, bez mgły naftowej, bez pyłu | ||||
Wysokość | 1000 metrów lub mniej |
Parametry silnika bezszczotkowego 86mm 48V DC:
Specyfikacja | Jednostka | Model | ||||
JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 | ||
Liczba faz | Faza | 3 | ||||
Liczba Polaków | Polacy | 8 | ||||
Napęd nominalny | VDC | 48 | ||||
Prędkość nominalna | Obroty / min | 3000 | ||||
Prędkość obrotowa | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
Prąd nominalny | Ampery | 3 | 6.3 | 9 | 11.5 | 18 |
Moc nominalna | W | 110 | 220 | 330 | 440 | 660 |
Najwyższy moment obrotowy | N.m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
Prąd szczytowy | Ampery | 9 | 19 | 27 | 35 | 54 |
Wsteczny E.M.F. | W/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
Stała momentu obrotowego | N.m/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
Inercja wirnika | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
Długość ciała | mm | 71 | 84.5 | 98 | 111.5 | 138.5 |
Waga | Kilogramowo | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
Czujnik | Honeywell | |||||
Klasa izolacji | B | |||||
Stopień ochrony | IP30 | |||||
Temperatura przechowywania | -25°C+70°C | |||||
Temperatura pracy | -15 ̊+50°C | |||||
Wilgotność robocza | 85% RH lub poniżej (bez kondensacji) | |||||
Środowisko pracy | Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazu żrącego, bez gazu łatwopalnego, bez mgły naftowej, bez pyłu | |||||
Wysokość | 1000 metrów lub mniej |
Parametry silnika bez szczotek 110 mm 310 V:
Specyfikacja | Jednostka | Model | |||
JK110BLS50 | JK110BLS75 | JK110BLS100 | JK110BLS125 | ||
Liczba faz | Faza | 3 | |||
Liczba Polaków | Polacy | 8 | |||
Napęd nominalny | VDC | 310 | |||
Prędkość nominalna | Obroty / min | 3400 | |||
Prędkość obrotowa | N.m | 2.38 | 3.3 | 5 | 6.6 |
Prąd nominalny | Ampery | 0.5 | 0.6 | 0.8 | 1 |
Moc nominalna | KW | 0.75 | 1.03 | 1.57 | 2.07 |
Wsteczny E.M.F. | W/Krpm | 91.1 | 91.1 | 91.1 | 88.6 |
Stała momentu obrotowego | N.m/A | 0.87 | 0.87 | 0.87 | 0.845 |
Długość ciała | mm | 130 | 155 | 180 | 205 |
Czujnik | Honeywell | ||||
Klasa izolacji | H |
