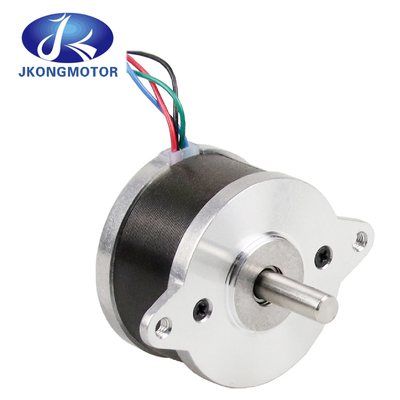

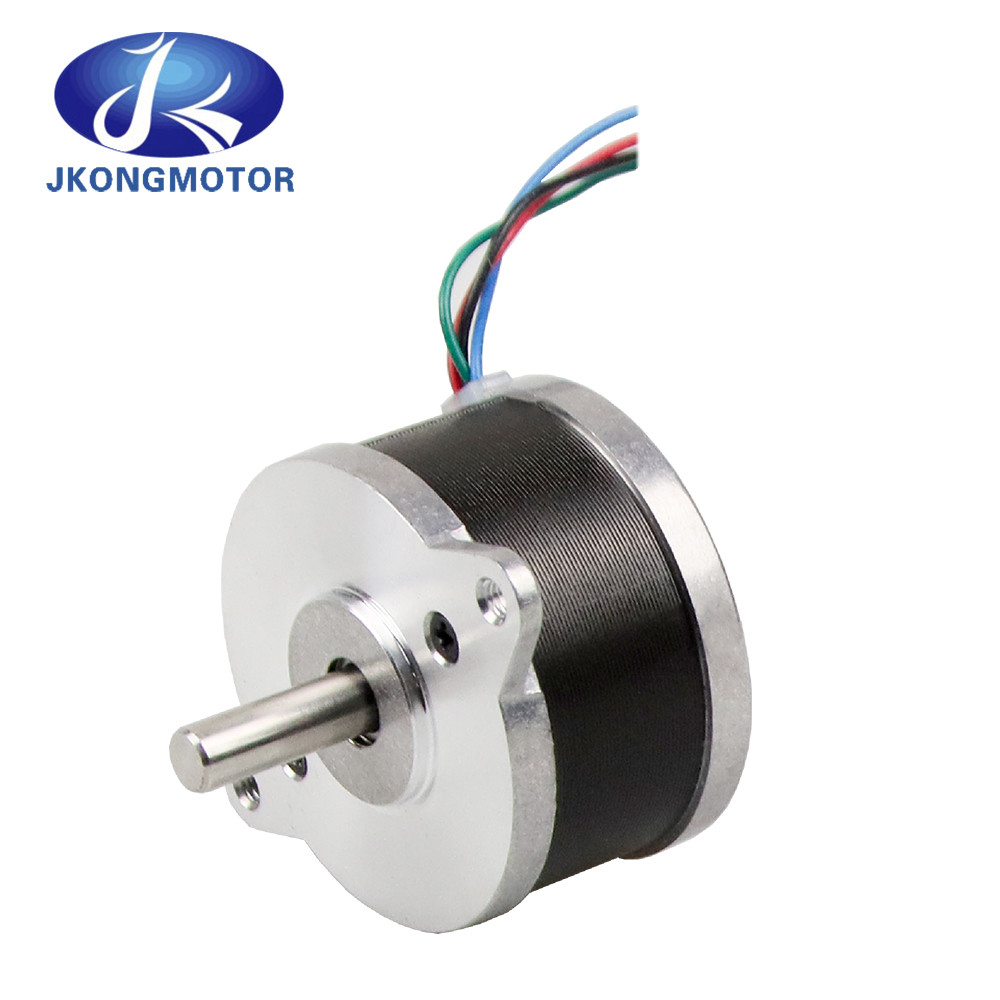

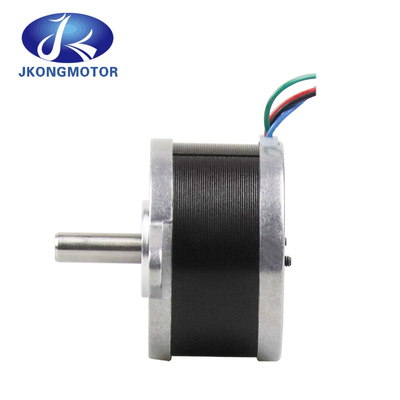

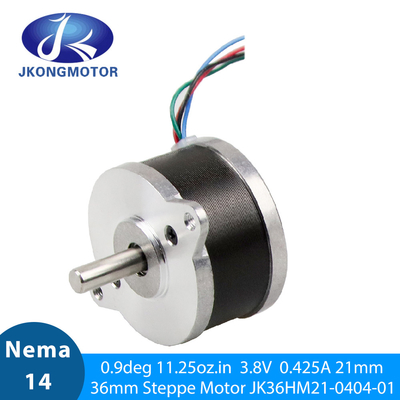

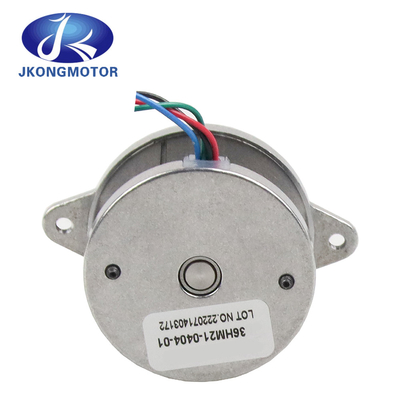

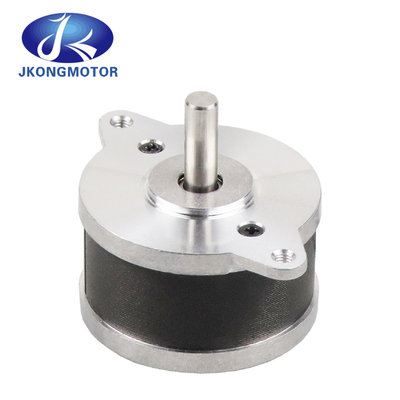

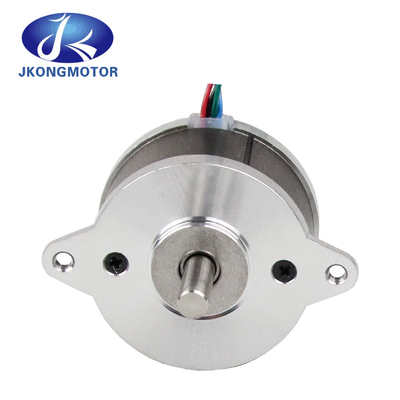

Gorąca sprzedaż 0,9 stopnia 36mm silnik krokówkowy JK36HM21-0404-01 do maszyn automatycznych

0.9 stopnia 36 mm silnik krokówkowy JK36HM21-0404-01


1Specyfikacja ogólna:

• Kąt kroku: 1,8°
• Dokładność kąta kroku: ± 5% ((pełny krok, bez obciążenia)
• Dokładność oporu: ±10%
• Dokładność indukcji: ±20%
• Wzrost temperatury: 80°Cmax
• Temperatura otoczenia: -20°C~+50°C
• Oporność izolacyjna: 100 MΩ Min. ,500VDC
• Siła dielektryczna: 500 VAC przez 1 minutę
• Odtwarzanie promieniowe wału: 0,02Max. (450 g obciążenia)
• Odtwarzanie osi wału: 0,08Max. (450 g obciążenia)
• Maksymalna siła promieniowa: 28N (20 mm od bramy)
• Maksymalna siła osiowa: 10N

2. NEMA14 36MMSilnik stopniowySpecyfikacja elektryczna:


3.Silnik stopniowy o dużych obrotachWymiary: (jednostka = mm)

Zalety

• Osiągnięte niskie koszty kontroli
• Wysoki moment obrotowy przy uruchomieniu i niskie prędkości
• Wzmocnienie
• Prostota budowy
• Może działać w systemie sterowania o otwartym pętli
• Niska utrzymanie
• Mniej prawdopodobne zatrzymanie lub poślizg
• Działa w każdym środowisku
• Można go wykorzystać w robotyce na szeroką skalę.
• Wysoka niezawodność
• Kąt obrotu silnika jest proporcjonalny do impulsu wejściowego.
• Silnik ma pełny moment obrotowy w stanie nieruchomości (jeśli uzwojenia są podłączone)
• Dokładne pozycjonowanie i powtarzalność ruchu, ponieważ dobre silniki stopniowe mają dokładność 3 ∼ 5% etapu, a błąd ten nie jest kumulacyjny od jednego etapu do następnego.
• Doskonała reakcja na uruchomienie/przerwanie/powrót.
• Bardzo niezawodne, ponieważ w silniku nie ma szczotek kontaktowych, więc żywotność silnika zależy po prostu od żywotności łożyska.
• Odpowiedź silników na cyfrowe impulsy wejściowe zapewnia kontrolę otwartej pętli, dzięki czemu sterowanie silnikiem jest prostsze i tańsze.
• Możliwe jest osiągnięcie bardzo niskiej prędkości obrotu synchronicznego przy obciążeniu bezpośrednio przyłączonym do wału.
• Można wykorzystać szeroki zakres prędkości obrotowych, ponieważ prędkość jest proporcjonalna do częstotliwości impulsów wejściowych.

Wnioski

Sterowane komputerowo silniki stopniowe to rodzaj układu pozycjonowania sterowanego ruchem.Są one zazwyczaj sterowane cyfrowo jako część otwartego układu pętli do stosowania w zastosowaniach utrzymywania lub pozycjonowania.

W dziedzinie laserów i optyki są one często stosowane w precyzyjnym sprzęcie pozycjonowania, takim jak aktuatory liniowe, etapy liniowe, etapy rotacyjne, goniometry i uchwyty lusterka.Pozostałe zastosowania w maszynach do pakowania, oraz pozycjonowanie etapów pilotażycznych zaworów dla systemów sterowania płynami.

Komercyjnie silniki stopniowe są stosowane w napędach na dyskietki, skanerach płaskich, drukarkach komputerowych, ploterach, automatach do gry, skanerach obrazu, napędach na kompaktowe dyski, inteligentnym oświetleniu, obiektywach kamer,Maszyny CNC i, a ostatnio w drukarkach 3D.
