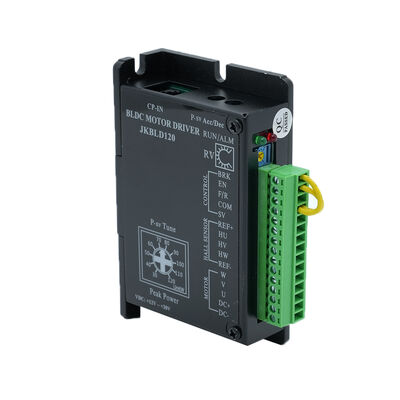

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w
video
JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w
Szczegóły Produktu:
Miejsce pochodzenia: Jiangsu, Chiny (kontynent)
Nazwa handlowa: Jkongmotor
Orzecznictwo: CE, ROHS,ISO9001
Numer modelu: JKBLS120
Zapłata:
Minimalne zamówienie: 3-10 SZTUK
Cena: US $17.00 - US $22.00
Szczegóły pakowania: <i>with export carton .</i> <b>z kartonem eksportowym.</b> <i>big quantity with pallet</i> <b>duża i
Czas dostawy: Dla próbek, 7-15 dni / Dla partii, 15-25 dni
Zasady płatności: T / T, paypal, Western Union, L / C
Możliwość Supply: 50000 sztuk / miesiąc
Kontakt
Szczegółowy opis produktu
Typ silnika: Silnik prądu stałego Napięcie wejściowe: 12V-30V
Prędkość silnika: 20000 obr/min Waga: 0,6CE ROHS kg
atestowany: CE ROHS Dopasowany silnik: 0 - 120W
Podkreślić:

sterownik silnika bldc

,

sterownik silnika

10V ~ 30VDC 0A-8A Bezszczotkowy sterownik silnika prądu stałego JKBLD120 do silnika Bldc 0-120w



Silniki garniturowe:

Model
Specyfikacja Jednostka JK57BLS01 JK57BLS02 JK57BLS03 JK57BLS04
Liczba faz Faza 3
Liczba słupów Polacy 4
Napięcie znamionowe VDC 36
Prędkość znamionowa obr/min 4000
Znamionowy moment obrotowy Nm 0,11 0,22 0,33 0,44
Prąd znamionowy Ampery 2 3,6 5,3 6,8
Moc znamionowa W 46 92 138 184
Szczytowy moment obrotowy Nm 0,33 0,66 1 1,32
Prąd szczytowy Ampery 6,8 11,5 15,5 20,5
Powrót EMF V/Krpm 7,7 7,4 7,3 7,1
Stała momentu obrotowego Nm/A 0,073 0,07 0,07 0,068
Bezwładność wirnika gc㎡ 75 119 173 230
Wzrost mm 47 67 87 107
Waga Kg 0,44 0,75 1 1,25
Czujnik Honeywell
Klasa izolacji b
Stopień ochrony IP30
Temperatura przechowywania -25～+70℃
temperatura robocza -15～+50℃
Wilgotność pracy 85% wilgotności względnej
Środowisko pracy Na zewnątrz (bez bezpośredniego światła słonecznego), bez gazów żrących, bez gazów palnych, bez mgły olejowej, bez kurzu
Wysokość 1000 metrów lub mniej


    Model
Specyfikacja Jednostka JK60BLS01 JK60BLS02 JK60BLS03 JK60BLS04
Liczba faz Faza 3
liczba Polaków Polacy 8
Napięcie znamionowe VDC 48
Prędkość znamionowa obr/min 3000
Znamionowy moment obrotowy Nm 0,3 0,6 0,9 1.2
Prąd znamionowy Ampery 2,8 5.2 7,5 9,5
Moc znamionowa W 94 188 283 377
Szczytowy moment obrotowy Nm 0,9 1,8 2,7 3,6
Prąd szczytowy Ampery 8.4 15,6 22,5 28,5
Powrót EMF V/Krpm 12,1 12,6 12,4 13,3
Stała momentu obrotowego Nm/A 0,116 0,12 0,118 0,127
Bezwładność wirnika Kg.c㎡ 0,24 0,48 0,72 0,96
Wzrost mm 78 99 120 141
Waga Kg 0,85 1,25 1,65 2,05
Czujnik Honeywell
Klasa izolacji b
Stopień ochrony IP30
Temperatura przechowywania -25～+70℃
temperatura robocza -15～+50℃
Wilgotność pracy <= 85% wilgotności względnej
Środowisko pracy Brak bezpośredniego światła słonecznego, niekorozyjnego gazu, łatwopalnego gazu, mgły olejowej, bez kurzu.
Wysokość 1000m lub poniżej



Parametr Min Oceniono Maks. Jednostka
Kąt czujnika Halla silnika 120°/240°
Wejście zasilania prądem stałym 12 24 30 V
Prąd wyjściowy napędu   5 8 A
Odpowiednia prędkość silnika 0   20000 obr/min
Napięcie czujnika Halla 4,5 5 5,5 V
Prąd czujnika Halla   20   mama
Potencjometr zewnętrzny   10K   Ω



znak

definiować

DC+/DC-

Wejście zasilania (DC12V ~ DC30V) nie pomyl się z + i -

U, V, W

Przewody prowadzące silnik łączą grube przewody

Hu, Hv, Hw

Podłącz przewód prowadzący sygnał Halla (cienkie przewody Hu, Hv, Hw)

REF+

Zasilanie Halla + (dla wejścia silnika Halla +5V)

REF-

Zasilanie hali - (uziemienie hali należy podłączyć do tego portu)

VCC

Port zasilania zewnętrznego potencjometru (można tylko użyć do potencjometru, nie można do innych obwodów zewnętrznych)

SV

Zacisk zewnętrznego potencjometru (patrz uwaga na regulację prędkości)

COM

wspólny port (niski poziom)

F/R

Kierunek: wiszący lub wysoki poziom do przodu, niskopoziomowa inwersjanotatka 1

PL

Włącz: wysoki poziom/zatrzymaj niski poziom/uruchom nutę 1

BRK

Szybki hamulec: wysoki poziom/zatrzymaj niski poziom/uruchomienie 1



JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w 0

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w 1

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w 2

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w 3

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w 4

JKBLD120 Bezszczotkowy sterownik silnika prądu stałego 10V ~ 30VDC 0A-8A Dla silnika BLDC 0-120w 5

Etykietka:

3-fazowy sterownik silnika bldc,

sterownik silnika,

sterownik silnika bldc
